Thay thế lắp đặt trong nước cho cuộn cảm vòng màu TDK | DLGA0410-182JTB của Gujing

Chống lại xu hướng tối ưu hóa chuỗi cung ứng toàn cầu, Gujing Electronics DLGA0410-182JTB cung cấp giải pháp thay thế pin-to-pin trong nước đã được chứng minh cho TDK B781*8S1185J000 (dung sai 1800 μH / 1,8 mH, ±5% J). Được hỗ trợ bởi 23 năm kinh nghiệm sản xuất cuộn cảm và hơn 20.000 thư viện công thức lõi từ, chúng tôi cung cấp hiệu suất điện tương đương, giá cả cạnh tranh và nguồn cung cấp địa phương đáng tin cậy cho người mua trên toàn thế giới.

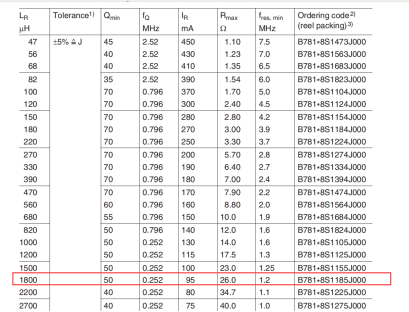

Thông số tham khảo TDK gốc

Mã bộ phận: B781*8S1185J000 - Độ tự cảm Lr: 1800 μH - Dung sai: ±5% (cấp J) - Qmin: 50 - Tần số kiểm tra fQ: 0,252 MHz - Dòng điện DC định mức IR: 95 mA - Điện trở DC tối đa Rmax: 26,0 Ω - Tần số tự cộng hưởng tối thiểu, tối thiểu: 1,2 MHz

Ưu điểm cốt lõi của Gujing DLGA0410-182JTB

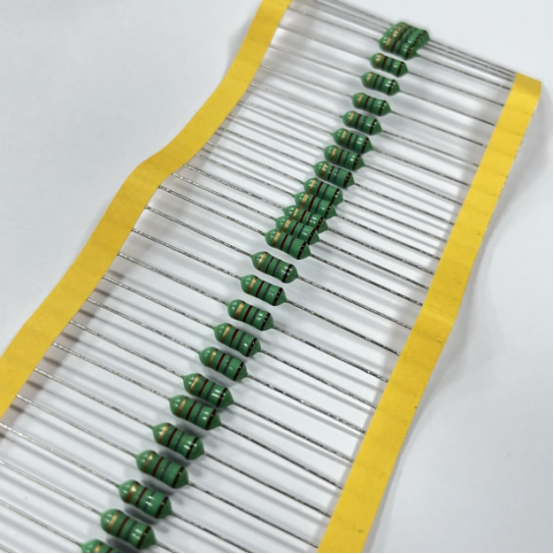

1. Khả năng tương thích Pin-to-Pin 100%, Không cần thiết kế lại PCB Hệ số dạng cuộn cảm vòng màu 0410. Kích thước thân và khoảng cách giữa các dây dẫn giống hệt nhau so với bộ phận TDK ban đầu. Khách hàng có thể thực hiện thay thế trực tiếp mà không cần sửa đổi bố cục PCB hiện có.

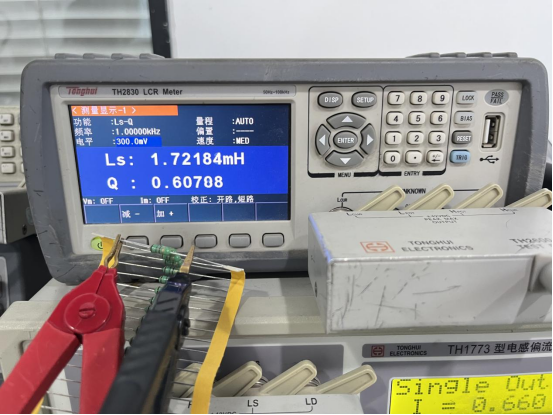

2. Hiệu suất điện phù hợp với thử nghiệm nội bộ nghiêm ngặt Độ tự cảm 1,8 mH với dung sai ±5%. DCR, dòng điện định mức, SRF và hệ số Q rất khớp với các yêu cầu về bảng dữ liệu ban đầu. Được hỗ trợ bởi thiết bị kiểm tra độ chính xác TH2840B mới bổ sung của chúng tôi, mỗi lô đều trải qua quá trình kiểm tra tham số toàn dải để đảm bảo hiệu suất ổn định cho quá trình lọc, điều hòa tín hiệu và mạch DC-DC công suất thấp.

3. Năng lực sản xuất mạnh mẽ và dịch vụ kỹ thuật một cửa linh hoạt Với ​​dây chuyền sản xuất tự sở hữu, Gujiing xử lý các đơn đặt hàng số lượng lớn một cách ổn định. Đóng gói cuộn có sẵn để tự động lắp ráp SMT/xuyên lỗ. Hỗ trợ kỹ thuật toàn diện của chúng tôi bao gồm xác nhận mẫu, điều chỉnh tham số và tư vấn ứng dụng, giúp khách hàng rút ngắn chu kỳ dự án.

4. Nguồn cung ổn định vượt trội & Tìm nguồn cung ứng địa phương tiết kiệm chi phí Giảm thiểu hiệu quả rủi ro về thời gian thực hiện lâu dài và biến động về nguồn cung của các linh kiện nhập khẩu từ nước ngoài. So sánh với các lựa chọn thay thế nhập khẩu, Gujing mang lại lợi thế chi phí rõ ràng trong khi vẫn duy trì chất lượng đáng tin cậy, hỗ trợ các dự án bảng điều khiển thiết bị điện tử tiêu dùng, điều khiển công nghiệp, thiết bị đo đạc và thiết bị gia dụng.

Kịch bản ứng dụng điển hình

Lọc nguồn điện, mạch điều hòa tín hiệu, bộ chuyển đổi DC-DC công suất thấp, dụng cụ & đồng hồ đo, bảng điều khiển thiết bị gia dụng. Sự thay thế hoàn hảo cho các dự án được chỉ định ban đầu với TDK B781*8S1185J000.

Lời nhắc quan trọng: Nên đánh giá mẫu trước khi sản xuất hàng loạt để xác minh khả năng mang dòng, độ tăng nhiệt độ và hiệu suất EMI trong điều kiện làm việc trong thế giới thực.
