Kiểm tra độ tin cậy của cuộn cảm điện cho nguồn điện chuyển mạch công nghiệp

Các kỹ sư xây dựng bộ nguồn chuyển mạch công nghiệp nên thực hiện tám bài kiểm tra trong kế hoạch đánh giá: chu kỳ nhiệt, sốc nhiệt, độ rung, độ ẩm, khả năng hàn, điện trở cách điện, tuổi thọ tải ở nhiệt độ cao và xác minh độ lệch DC của dòng bão hòa. Mỗi bài kiểm tra nhắm vào một đường dẫn ứng suất cụ thể.

Cuộn cảm nguồn mang lại rủi ro tập trung ở bất kỳ nguồn cung cấp chuyển mạch nào. Các mối nối lõi, cuộn dây và mối hàn đều có chu kỳ nhiệt và cơ khí đang hoạt động. Những căng thẳng này gây ra hầu hết các vấn đề về độ tin cậy trong đường dẫn từ tính.

Kiểm tra độ tin cậy của cuộn cảm điện cân bằng hai chi phí. Việc kiểm tra quá mức sẽ kéo dài trình độ chuyên môn và tăng chi phí đơn vị. Đang thử nghiệm sẽ gây ra lỗi trường. Bộ thử nghiệm phù hợp phù hợp với ứng dụng và bài viết này hướng dẫn cách xây dựng nó.

Yêu cầu công nghiệp đối với cuộn cảm điện

Nhu cầu về nhiệt độ, độ rung và tuổi thọ

Nguồn cung cấp chuyển mạch công nghiệp chạy liên tục, thường ở bên trong các thùng có luồng không khí hạn chế. Nhiệt độ môi trường luôn ở mức cao trong nhiều năm. Do đó, cuộn cảm cấp công nghiệp phải hoạt động ở nhiệt độ khắc nghiệt, thường từ -40°C đến +125°C hoặc cao hơn. Nhiệm vụ liên tục tăng cường mọi quyết định về biên nhiệt.

Căng thẳng cơ học bổ sung thêm nhu cầu thứ hai. Đường sắt tốc độ cao, ô tô và các thiết bị công nghiệp đòi hỏi khắt khe làm cho độ bền mối hàn, khả năng chống rung và khả năng chịu va đập trở nên quan trọng. Một cuộn cảm điện vượt qua thử nghiệm trên băng ghế dự bị vẫn có thể bị nứt ở điểm cuối sau nhiều năm rung động của máy.

Kỳ vọng suốt đời đặt ra nhu cầu thứ ba. Các chương trình kiểm định chất lượng kéo dài quá trình thử nghiệm tuổi thọ tải vượt quá 1.000 giờ, lên tới 5.000 giờ. Sau đó, các đội áp dụng phép ngoại suy kiểu Arrhenius dựa trên tiêu chí suy giảm đã xác định. Những phép ngoại suy như vậy dành riêng cho các bộ phận được thử nghiệm, điều kiện ứng suất, các giả định và định nghĩa lỗi. Các kỹ sư không nên khái quát hóa chúng như một quy tắc trọn đời của tất cả các cuộn cảm.

Hồ sơ công nghiệp so với người tiêu dùng và ô tô

Mỗi phân khúc thị trường định hình các yêu cầu về cuộn cảm một cách khác nhau. Điện tử tiêu dùng ưu tiên các bộ phận có mật độ cao, nhỏ gọn, thu nhỏ để có thiết kế mỏng hơn trên điện thoại thông minh, máy tính xách tay, thiết bị đeo và thiết bị nhà thông minh. Chi phí và kích thước thúc đẩy cấu hình đó và thời gian sử dụng ngắn hơn có thể chấp nhận được. Tự động hóa công nghiệp cần cuộn cảm bền, hiệu suất cao để hoạt động liên tục trong robot, PLC, cảm biến và VFD. Ô tô yêu cầu các bộ phận nhỏ gọn, nhiệt độ cao, dòng điện cao được điều khiển bởi nền tảng pin 800V và sạc cực nhanh, với cổng vào là tuân thủ AEC-Q200.

Biên độ co lại ở nhiệt độ cực cao. Định mức dòng điện rms và khoảng trống dòng điện bão hòa đều giảm khi lõi nóng lên. Dòng điện định mức không đủ sẽ biểu hiện bằng hiện tượng sụt giảm độ tự cảm hoặc thoát nhiệt. Xác định các yêu cầu trước khi thử nghiệm sẽ ngăn chặn sự không phù hợp này. Các thông số điện chính như isat, tần số tự cộng hưởng và dòng điện rms phải được chỉ định ở nhiệt độ vận hành trong trường hợp xấu nhất, không phải ở nhiệt độ môi trường trong phòng.

Kiểm tra độ tin cậy của cuộn cảm điện cần thiết

Việc kiểm tra độ tin cậy của cuộn cảm điện dựa trên một loạt các bài kiểm tra ứng suất được xác định. Mỗi thử nghiệm tái tạo một ứng suất trường và cho thấy một cơ chế hư hỏng. Các kỹ sư nên coi bộ bài kiểm tra này là xương sống của bất kỳ kế hoạch đánh giá chất lượng nào .

Đi xe đạp nhiệt và sốc nhiệt

Chu kỳ nhiệt di chuyển bộ phận giữa giới hạn nhiệt độ thấp và cao với tốc độ tăng dần được kiểm soát. Đoạn đường nối chậm cho phép toàn bộ tổ hợp mở rộng và co lại với nhau. Sốc nhiệt áp dụng các mức độ cực đoan tương tự với việc truyền gần như ngay lập tức. Độ dốc dốc nhấn mạnh vào bề mặt tiếp xúc giữa các vật liệu có tốc độ giãn nở khác nhau. Cả hai thử nghiệm đều nhắm đến hiện tượng nứt lõi, độ mỏi cuộn dây và nứt mối hàn. Sốc nhiệt là màn hình khắc nghiệt hơn để đảm bảo tính toàn vẹn của đầu cuối. Chu kỳ nhiệt mô phỏng tốt hơn sự thay đổi môi trường xung quanh hàng ngày trong vỏ bọc.

Độ rung, độ ẩm và khả năng hàn

Kiểm tra độ rung lắc bộ phận được gắn trong quá trình quét tần số. Nó nhắm đến sự mỏi cơ học ở các mối hàn và bất kỳ cụm lõi lỏng lẻo nào. Kiểm tra độ ẩm giữ bộ phận ở nhiệt độ cao và độ ẩm tương đối cao. Độ ẩm xâm nhập làm suy giảm lớp cách điện và ăn mòn cuộn dây. Kiểm tra khả năng hàn kiểm tra xem các đầu nối có bị ướt đúng cách trong quá trình lắp ráp hay không. Kết quả làm ướt kém dự đoán các mối nối sẽ yếu trước khi bộ phận đó được đưa vào sử dụng.

Các thử nghiệm về khả năng hàn và độ ẩm sẽ phát hiện ra các điểm yếu của cuộn dây và đầu cuối mà chỉ riêng các thử nghiệm về nhiệt đã bỏ qua. Ứng suất nhiệt cho thấy sự giãn nở không phù hợp. Nó không cho thấy đầu cuối chống ướt hoặc cuộn dây hấp thụ độ ẩm theo thời gian. Hai bài kiểm tra này thu hẹp khoảng cách đó.

Bảng đưa ra các cấu hình điển hình và trọng tâm chấp nhận. Giới hạn chính xác đến từ tiêu chuẩn đã chọn và ứng dụng. Một cuộn cảm điện vượt qua ứng suất nhiệt nhưng không có khả năng hàn vẫn gây ra rủi ro về độ tin cậy trong sản xuất. Bộ kiểm tra hoạt động như một tổng thể chứ không phải kiểm tra riêng lẻ.

Điện trở cách điện và tuổi thọ tải

Điện trở cách điện đo sự cách ly giữa cuộn dây và lõi theo thời gian. Chỉ số cao xác nhận lớp tráng men tốt và suốt chỉ sạch. Độ ẩm, lão hóa nhiệt và ứng suất điện áp làm xói mòn rào cản đó một cách chậm rãi. Điện trở cách điện giảm báo hiệu nguy cơ đánh thủng trước khi xuất hiện đoản mạch.

Tuổi thọ tải ở nhiệt độ cao và trôi dạt

Tuổi thọ tải ở nhiệt độ cao chạy cuộn cảm điện ở dòng điện định mức và nhiệt độ cao trong thời gian dài. Thử nghiệm cho thấy độ tự cảm dài hạn và độ lệch điện trở dc. Cả hai tham số đều thay đổi khi lõi già đi và cuộn dây ổn định. Độ lệch quan trọng vì mô hình tổn thất phụ thuộc vào các giá trị ổn định. Điện trở DC tăng làm tăng thêm tổn thất cuộn dây. Độ tự cảm giảm làm tăng dòng điện gợn và tổn thất lõi xoay chiều. Chúng cùng nhau đẩy nhiệt độ tăng lên. Các kỹ sư so sánh độ lệch với số đọc ban đầu và dung sai của bảng dữ liệu.

Kiểm tra dòng điện thiên vị và bão hòa DC

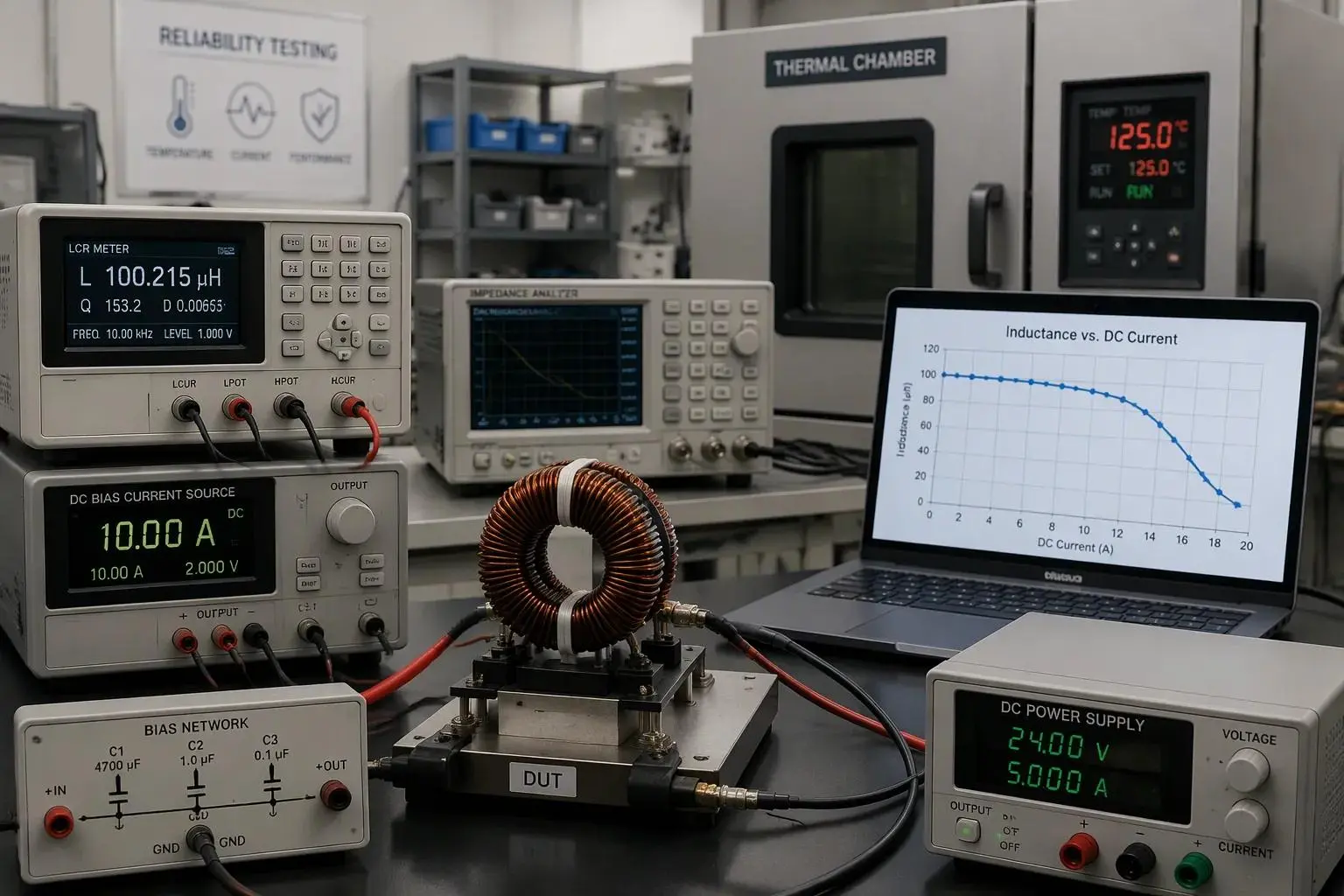

Kiểm tra độ lệch DC sẽ đặt dòng điện một chiều lên tín hiệu đo AC. Quá trình thiết lập cần có máy đo LCR hoặc máy phân tích trở kháng, nguồn DC được kiểm soát và mạng phân cực giúp cách ly thiết bị khỏi DC. Trước tiên, kỹ sư sẽ khớp các điều kiện trong bảng dữ liệu về tần số, mức AC và nhiệt độ, sau đó thực hiện bù mở và bù ngắn. Độ tự cảm ở độ lệch bằng 0 trở thành tham chiếu L0. Dòng điện sau đó tăng theo các bước được kiểm soát, với độ tự cảm và nhiệt độ được ghi lại ở mỗi bước. Isat đo được là dòng điện một chiều trong đó độ tự cảm giảm theo tiêu chí đã nêu của nhà sản xuất.

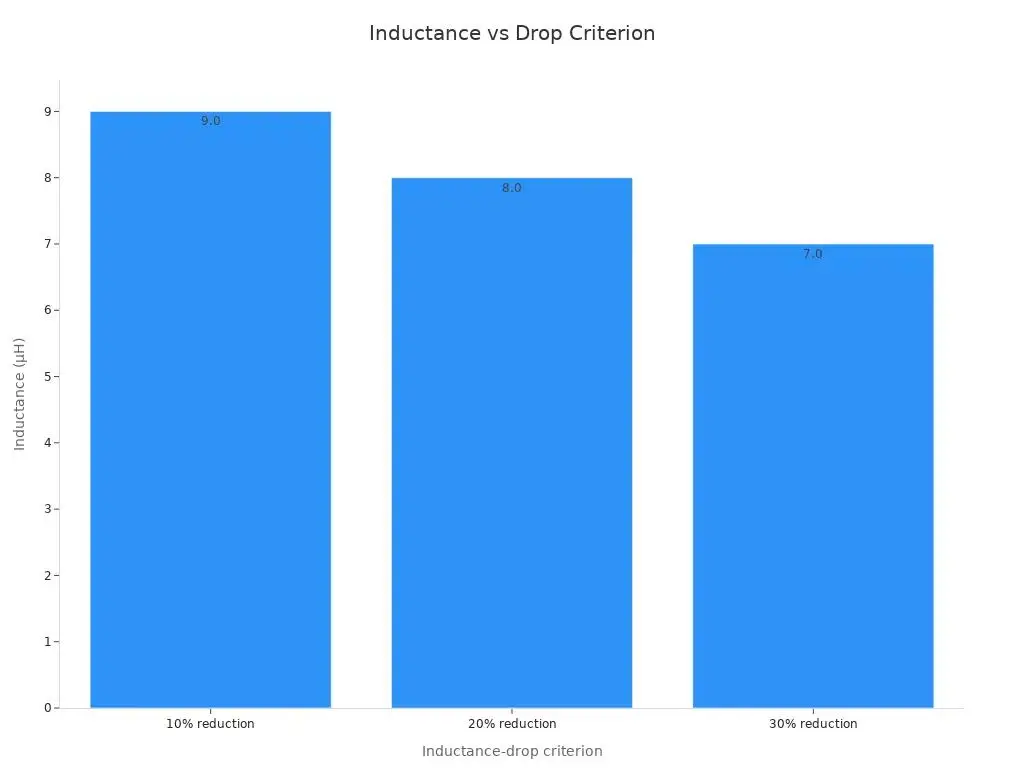

Không có tỷ lệ phần trăm giảm duy nhất là phổ quát. Một bộ phận được xếp hạng ở mức giảm 30% có thể hiển thị xếp hạng isat cao hơn bộ phận được xếp hạng ở mức 10%. Việc so sánh chỉ được thực hiện khi định nghĩa thả rơi và điều kiện thử nghiệm phù hợp. Kỹ sư cũng nên đọc đường cong L so với I ở mọi dòng điện mà mạch nhìn thấy: hoạt động bình thường, đỉnh ở trạng thái ổn định, khởi động và nhất thời. Bộ phận 10 µH danh nghĩa có thể chỉ cung cấp 7,5 µH tại điểm vận hành và các phép tính của bộ chuyển đổi phải sử dụng điện cảm còn lại đó. Vật liệu cốt lõi định hình đường cong. Lõi ferit có đầu gối bão hòa rõ rệt, trong khi lõi bột và hỗn hợp kim loại giảm dần. Đánh giá dòng điện không đủ xuất hiện do đầu gối mềm vượt qua quá sớm. Do đó, dòng bão hòa cực đại phải nằm trên mức tải trong trường hợp xấu nhất có biên và định mức dòng bão hòa phải duy trì trong toàn bộ phạm vi nhiệt độ.

Tiêu chuẩn và tiêu chí chấp nhận

Ánh xạ AEC-Q200, IEC và MIL-STD

Mỗi bài kiểm tra trong kế hoạch đánh giá đều quay trở lại một nhóm tiêu chuẩn được đặt tên. AEC-Q200 (Rev-E, 2023) đóng vai trò là tiêu chuẩn đánh giá khả năng chịu áp lực chính cho các bộ phận thụ động và nó đề cập rõ ràng đến cuộn cảm và từ tính. Nó bổ sung các thử nghiệm dành riêng cho AEC bên cạnh các phương pháp cơ bản, bao gồm tuổi thọ sai lệch độ ẩm ở 1000 giờ, 85 °C, 85 %RH với độ lệch định mức, cộng với cường độ đầu cuối. IEC 60068 cung cấp các phương pháp thử nghiệm cơ học và môi trường cơ bản mà AEC-Q200 tham chiếu. MIL-STD-883 và dòng JEDEC JESD22-A được coi là tiêu chuẩn cơ bản cơ bản. Các tài liệu AEC được xây dựng dựa trên các phương pháp này nhưng không thay thế chúng.

AEC-Q200 bao gồm mọi thứ không phải là chất bán dẫn: tụ điện, điện trở, cuộn cảm, từ tính, điện trở, cầu chì và tinh thể.

Kiểu dáng công nghiệp thường mượn các cấp độ thử nghiệm ô tô một cách có chọn lọc. Nhà thiết kế có thể áp dụng cấu hình tuổi thọ thiên lệch độ ẩm cho ứng dụng vỏ bọc kín và bỏ qua quá trình quét rung mà phương pháp lắp đặt đã giải quyết. Việc vay mượn có chọn lọc đó có tác dụng khi kỹ sư ghi lại lý do căn bản.

Đọc chính xác tiêu chí chấp nhận

Ngưỡng đạt/không đạt cần được đọc kỹ. Giới hạn thay đổi điện cảm xác định giá trị có thể lệch bao xa so với số đọc ban đầu. Giới hạn dịch chuyển DCR hạn chế sự gia tăng điện trở dc. Điện trở cách điện tối thiểu đặt nền tảng cho việc cách ly cuộn dây với lõi. Tiêu chí trực quan bao gồm các vết nứt lõi, làm ướt phần cuối và mức độ dễ đọc của dấu hiệu. Một cuộn cảm nguồn chỉ đáp ứng được kế hoạch khi mọi tiêu chí đều đạt được.

Việc sao chép các mức mặc định của tiêu chuẩn mà không kiểm tra chúng với ứng dụng sẽ gây rắc rối. Biên độ dòng bão hòa mặc định có thể giả định môi trường xung quanh lành tính mà vỏ bọc không bao giờ mang lại. Xếp hạng hiện tại và khoảng trống hiện tại rms phải phản ánh trường hợp xấu nhất thực tế. Các kỹ sư cần xác nhận từng ngưỡng so với điều kiện hiện trường trước khi ký kế hoạch.

Diễn giải kết quả và các dạng thất bại

Nứt lõi, mỏi cuộn dây, mối hàn

Cuộn cảm nguồn bị hỏng thường có một trong năm dấu hiệu. Vết nứt lõi xuất hiện dưới dạng vết nứt có thể nhìn thấy sau sốc nhiệt hoặc sốc cơ học. Độ mỏi của cuộn dây xuất hiện dưới dạng vòng dây bị đứt hoặc chập mạch sau nhiều lần giãn nở và co lại. Bề mặt vết nứt của mối hàn ở điểm cuối sau khi rung hoặc chu trình nhiệt. Sự cố cách điện biểu hiện dưới dạng chỉ số điện trở cách điện giảm. Độ lệch điện cảm xuất hiện dưới dạng sự thay đổi chậm về giá trị trong suốt thời gian sử dụng tải.

Mỗi chữ ký chỉ ra một nguyên nhân gốc rễ khác nhau. Một vết nứt dọc theo cạnh lõi cho thấy gradient nhiệt mà bộ phận đó không thể hấp thụ. Cuộn dây bị mỏi cho thấy đồng và lõi chuyển động với tốc độ khác nhau. Khớp bị nứt gợi ý phương pháp lắp hoặc cấu hình hàn chứ không phải thiết kế từ tính. Các kỹ sư nên ghi lại vị trí hư hỏng trước khi thay thế bộ phận.

Hao mòn so với thất bại đầu đời

Trình tự kiểm tra tách biệt hai loại. Những khiếm khuyết đầu đời xuất hiện trong những giờ đầu tiên của bài kiểm tra căng thẳng. Cơ chế hao mòn xuất hiện muộn và phát triển đều đặn. Một bộ phận không đạt ở giờ thứ 100 trong bài kiểm tra tuổi thọ tải 1.000 giờ sẽ bị lỗi. Một bộ phận trôi đi sau 4.000 giờ cho thấy sự lão hóa bình thường. Phân tích lỗi sau đó xác nhận cơ chế thông qua mặt cắt ngang hoặc kính hiển vi.

Cấu trúc nhất quán làm giảm sự biến đổi làm phức tạp việc đọc này. Một nhà sản xuất có lựa chọn vật liệu từ tính nội bộ và quy trình IATF 16949 đảm bảo sự chênh lệch giữa các đơn vị một cách chặt chẽ. Biên độ chặt chẽ làm cho xu hướng trôi dạt có thể nhìn thấy được so với đường cơ sở ổn định. Chênh lệch lỏng lẻo che giấu xu hướng bên trong phân tán bình thường.

Chú ý đến mức đánh giá dòng điện không đủ trong quá trình diễn giải. Một bộ phận quá nóng ở dòng điện định mức rms có thể biểu hiện điện trở dc tăng và độ tự cảm giảm cùng nhau. Kiểu đó phản ánh tổn thất cuộn dây và tổn hao lõi vượt quá thiết kế tản nhiệt chứ không phải là lỗi ngẫu nhiên. Cả biên độ dòng bão hòa và định mức dòng điện đều phải giữ ở nhiệt độ trong trường hợp xấu nhất trước khi kỹ sư làm sạch bộ phận đó.

Kết hợp các cấp độ kiểm tra với các ứng dụng

Xuất phát hồ sơ từ điều kiện hiện trường

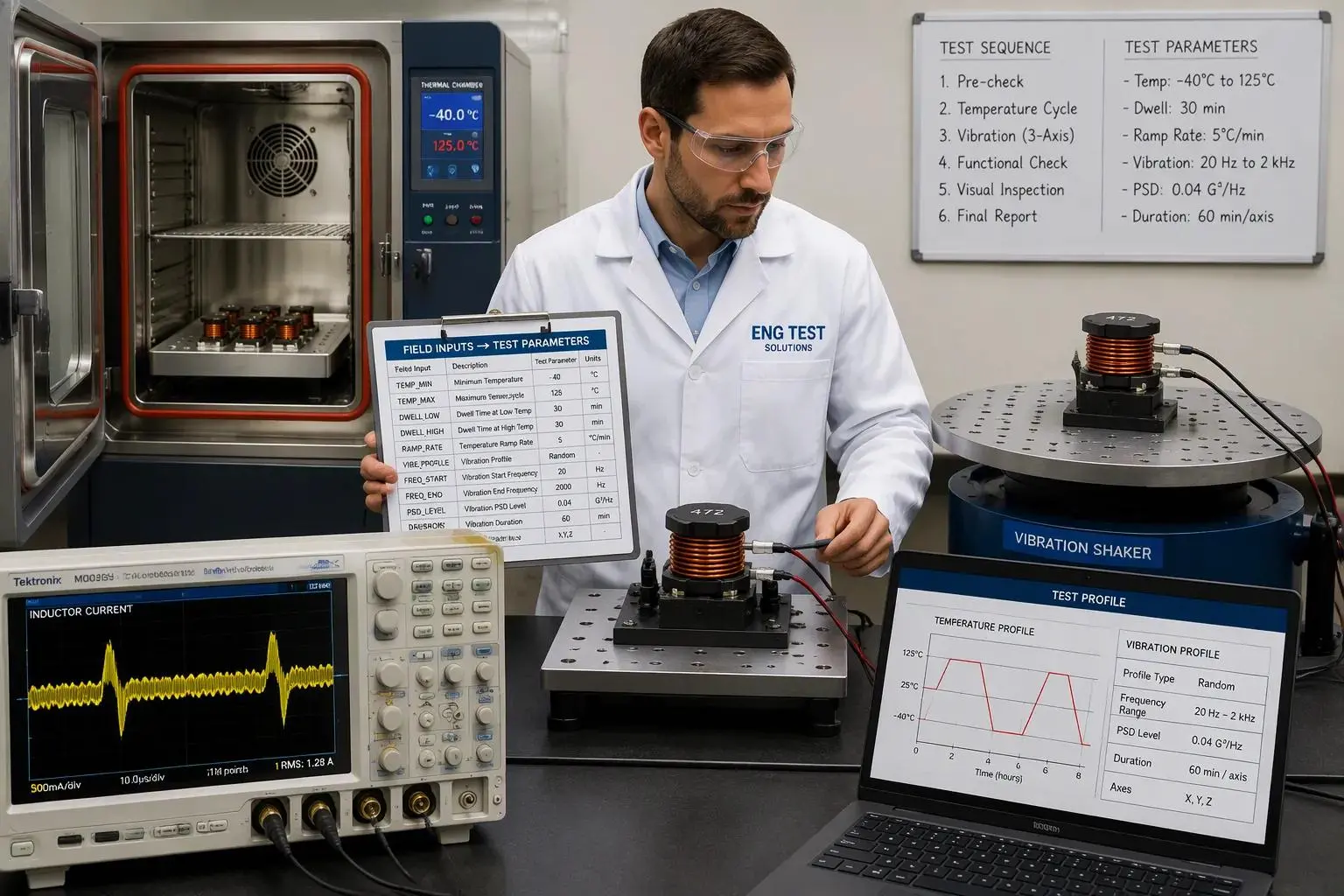

Cấu hình thử nghiệm phải phản ánh môi trường trường chứ không phải mặc định chung của biểu dữ liệu. Kỹ sư bắt đầu với ba thông tin đầu vào: phạm vi nhiệt độ môi trường bên trong vỏ, phổ rung động của vị trí lắp đặt và chu kỳ làm việc của tải. Mỗi đầu vào ánh xạ tới một tham số thử nghiệm cụ thể.

Tải trọng trong trường hợp xấu nhất đáng được quan tâm đặc biệt. Kỹ sư phải gắn giới hạn dòng điện định mức và bão hòa với mức tải nặng nhất mà mạch sẽ yêu cầu, bao gồm cả mức khởi động và mức đỉnh nhất thời. Một cuộn cảm nguồn có kích thước chỉ dành cho tải danh nghĩa sẽ giảm xuống khi có sự xuất hiện của thời điểm nhất thời. Xếp hạng isat phải xóa mức đỉnh đó với khoảng không ở nhiệt độ hoạt động cao nhất, nơi dòng điện bão hòa giảm. Định mức dòng điện rms phải bao gồm hệ thống sưởi ở trạng thái ổn định và mức tăng nhiệt độ tạo ra phải nằm trong thiết kế tản nhiệt. Dòng điện gợn sóng làm tăng thêm tổn thất xoay chiều trên hệ thống sưởi dc, do đó cấu hình sẽ phản ánh gợn sóng thực ở tần số chuyển mạch.

Tránh kiểm tra quá mức và kiểm tra dưới mức

Việc thử nghiệm quá mức mang đến một mức giá có thể nhìn thấy được. Các lô thử nghiệm bổ sung, thời gian dài hơn và phân tích lỗi lặp đi lặp lại sẽ kéo dài lịch trình đánh giá chất lượng và tăng chi phí đơn vị. Quá trình quét rung được sao chép từ một chương trình ô tô có thể kéo dài thêm nhiều tuần cho kế hoạch cho một bộ phận được bắt vít bên trong tủ cố định. Nỗ lực đó mua được rất ít sự tự tin.

Đang thử nghiệm mang một mức giá ẩn. Việc bỏ qua kiểm tra độ ẩm hoặc kiểm tra dòng điện bão hòa lỏng lẻo có thể vượt qua một bộ phận bị lỗi tại hiện trường. Những thất bại tại hiện trường tốn nhiều chi phí hơn nhiều so với thời gian thử nghiệm mà chúng đáng lẽ phải bỏ ra. Kỹ sư nên đặt từng thử nghiệm ở nơi có rủi ro ứng dụng phù hợp.

Có một lối tắt thực tế. Hỗ trợ kiểm tra và lựa chọn một cửa từ nhà sản xuất cuộn cảm có kinh nghiệm giúp rút ngắn đáng kể bước khớp này. Nhà cung cấp có lựa chọn vật liệu từ tính nội bộ có thể đề xuất hồ sơ từ mô tả ứng dụng, cung cấp mẫu để xác minh và xác nhận dữ liệu dòng điện isat và rms so với điểm vận hành thực. Sự hỗ trợ đó biến việc định cỡ và lựa chọn cuộn cảm từ phỏng đoán thành quyết định được ghi lại. Kỹ sư vẫn sở hữu cuộc gọi chấp nhận cuối cùng, nhưng công việc đối sánh bắt đầu từ dữ liệu được kiểm tra chứ không phải từ một trang trống.

Mục tiêu là một kế hoạch có quy mô phù hợp. Mỗi bài kiểm tra trên đó đều trả lời một rủi ro thực tế mà ứng dụng thực sự gây ra. Kiểm tra độ tin cậy của cuộn cảm nguồn hoạt động tốt nhất khi cấu hình tuân theo các điều kiện hiện trường và giới hạn hiện tại tuân theo tải trong trường hợp xấu nhất.

Cân nhắc về chi phí và tuân thủ

Chi phí đủ điều kiện đến từ đâu

Chi phí chất lượng được tích lũy từ bốn nguồn. Số lượng lô thử nghiệm xác định chi phí cơ bản vì mỗi lô tiêu thụ các bộ phận, thời gian cố định và giờ trong phòng thí nghiệm. Thời gian thử nghiệm sẽ nhân cơ sở đó lên và thời gian chịu tải kéo dài sẽ buộc các buồng trong nhiều tuần. Việc phân tích lỗi sẽ làm tăng thêm chi phí bất cứ khi nào một mẫu bị lỗi, vì việc cắt ngang và kính hiển vi đòi hỏi lao động chuyên môn. Việc tái thẩm định sau khi thay đổi thiết kế sẽ khởi động lại một phần của chu trình và một thay đổi muộn có thể xóa sạch toàn bộ kế hoạch đã hoàn thành.

Một cuộn cảm điện nằm ở trung tâm của ngân sách này. Hành vi tổn hao lõi và tổn hao cuộn dây của nó xác định mức độ thử nghiệm nhiệt mà kế hoạch cần. Một bộ phận có biên độ dòng bão hòa cao cần ít lần chạy lại hơn so với bộ phận được đẩy gần đến giới hạn của nó.

Xây dựng kế hoạch kiểm tra đúng kích cỡ

Một kế hoạch có kích thước phù hợp bắt đầu từ các điều kiện ứng dụng chứ không phải từ menu đầy đủ của tiêu chuẩn. Kỹ sư chọn các thử nghiệm cần thiết trước tiên, sau đó chỉ thêm các thử nghiệm tùy chọn khi có rủi ro cụ thể chứng minh chúng. Vỏ bọc kín có thể phù hợp với việc kiểm tra độ ẩm và hạn chế rung động mà phương pháp lắp đặt đã xử lý.

Loại thành phần cũng nên hướng dẫn kế hoạch. Cuộn cảm lõi Ferrite phù hợp với các nguồn điện chuyển mạch tần số cao và vai trò EMI, trong đó tổn hao lõi và tần số tự cộng hưởng chiếm ưu thế trong thiết kế. Cuộn cảm hình xuyến dòng điện cao phù hợp với việc lưu trữ và lọc năng lượng, trong đó dòng điện bão hòa và khoảng trống dòng điện rms là quan trọng nhất. Kỹ sư nên chọn loại phù hợp với ứng dụng hơn là thử nghiệm mọi loại ở mọi cấp độ. Lựa chọn đó giữ cho điện cảm, định mức hiện tại và biên độ dòng điện gợn sóng phù hợp với nhiệm vụ thực tế và nó khiến ngân sách đủ điều kiện luôn có rủi ro thực tế tại hiện trường.

Bộ thử nghiệm thiết yếu bao gồm chu kỳ nhiệt, sốc nhiệt, độ rung, độ ẩm, khả năng hàn, điện trở cách điện, tuổi thọ tải và độ lệch DC. Các kỹ sư đọc kết quả dựa trên giới hạn trôi dạt và dấu hiệu lỗi, sau đó điều chỉnh kích thước phù hợp với điều kiện hiện trường.

Danh sách kiểm tra thực tế hướng dẫn lựa chọn và đánh giá:

1. Xác định ứng dụng và điều kiện vận hành trong trường hợp xấu nhất.

2. Xác định độ tự cảm, độ gợn sóng và dòng điện cực đại cần thiết.

3. Sàng lọc bảng dữ liệu theo độ lệch và nhiệt độ, không phải giá trị danh nghĩa.

4. Xác minh isat xóa đỉnh thoáng qua ở nhiệt độ tối đa.

5. Kiểm tra việc xây dựng, bằng chứng về trình độ chuyên môn và tiêu chí chấp nhận.

6. Lập mô hình và kiểm tra mạch cuối cùng trước khi phê duyệt.

Cân bằng độ tin cậy về độ tin cậy với chi phí có nghĩa là kiểm tra những gì ứng dụng nhấn mạnh và không hơn thế nữa.
