Cách kiểm soát dòng điện bão hòa và nhiệt độ trong cuộn cảm hình chữ I

Các kỹ sư kiểm soát dòng điện bão hòa và nhiệt trong cuộn cảm hình chữ I thông qua bốn đòn bẩy: vật liệu lõi, hình học và khe hở lõi, thiết kế cuộn dây và điều kiện nhiệt hoặc vận hành. Đo lường sau đó xác nhận lề thiết kế.

Lõi hình chữ I có đường dẫn từ mở. Chúng bão hòa sớm hơn so với lõi bị hở hoặc hình xuyến, vì vậy các nhà thiết kế phải xây dựng lợi nhuận ngay từ đầu.

Một mệnh lệnh quyết định thực tế giúp công việc được tập trung. Đầu tiên chọn vật liệu, sau đó là kích thước, sau đó là vòng quay, sau đó là dây, sau đó là luồng không khí và cuối cùng là xác minh kết quả. Trình tự này phù hợp với cuộn cảm nguồn trong bất kỳ bộ chuyển đổi dc-dc hoặc mạch tương tự nào. Mỗi lựa chọn đều ảnh hưởng đến độ tự cảm và tổn thất, do đó các bước thuộc về nhau.

Nguyên tắc cơ bản về bão hòa và nhiệt

Dòng bão hòa so với dòng định mức

Một cuộn cảm phải luôn chạy dưới hai giới hạn riêng biệt. Dòng điện định mức là mức mà bộ phận đáp ứng giới hạn nhiệt của nó. Dòng bão hòa đánh dấu điểm mà lõi không còn có thể lưu trữ năng lượng cần thiết nữa. Đây là những ràng buộc độc lập. Một bộ phận có thể quá nóng khi vẫn ở dưới mức bão hòa hoặc nó có thể bão hòa khi vẫn ở dưới mức nhiệt định mức. Cả hai lần kiểm tra đều là bắt buộc.

"khi cuộn cảm đi vào trạng thái bão hòa, nó có thể lưu trữ ít năng lượng hơn và dòng điện gợn sóng tăng lên - nghĩa là hiệu suất sẽ giảm."

Không có tỷ lệ phần trăm cố định nào mà định mức dòng bão hòa phải vượt quá dòng điện cực đại dự kiến. Lề phải phụ thuộc vào hành vi giới hạn dòng điện, dòng khởi động và dòng điện nhất thời, dung sai thành phần, hiệu ứng nhiệt độ và hình dạng của đặc tính xếp chồng dc. Các nhà thiết kế nên xác định kích thước lề so với điều kiện hiện tại đáng tin cậy nhất.

Nguồn nhiệt trong cuộn cảm hình chữ I

Sức nóng đến từ hai gia đình mất mát. Tổn thất lõi bao gồm độ trễ tĩnh, dòng điện xoáy cổ điển và hiệu ứng động dư. Tổn hao đồng được chia thành thuật ngữ DC từ dòng điện một chiều và thuật ngữ AC từ gợn sóng, hiệu ứng bề mặt, hiệu ứng lân cận và trường viền xung quanh khe hở. Đầu cuối và các dây dẫn gần đó tăng thêm điện trở tiếp xúc và dòng điện cảm ứng.

Việc tối ưu hóa nên hướng tới tổng mức tiêu tán và nhiệt độ điểm nóng thay vì buộc tổn thất lõi và tổn thất cuộn dây (đồng) bằng nhau; không có yêu cầu chung nào cho cả hai phải phù hợp.

Liên kết này quan trọng vì nhiệt và độ bão hòa từ không phải là vấn đề riêng biệt. Một nhà thiết kế theo dõi sự thay đổi của độ tự cảm liên quan đến dòng điện một chiều có thể dự đoán dòng điện định mức chồng chất dc và dòng điện định mức tăng nhiệt độ cùng nhau. Giữ dòng điện cực đại dưới mức bão hòa sẽ bảo vệ việc lưu trữ năng lượng. Giữ dòng điện RMS trong phạm vi dòng định mức tăng nhiệt độ sẽ bảo vệ cuộn dây. Đặc tính chồng chất dc liên kết cả hai hành vi với một đường cong, do đó, một phép đo sẽ đưa ra quyết định cho cả hai.

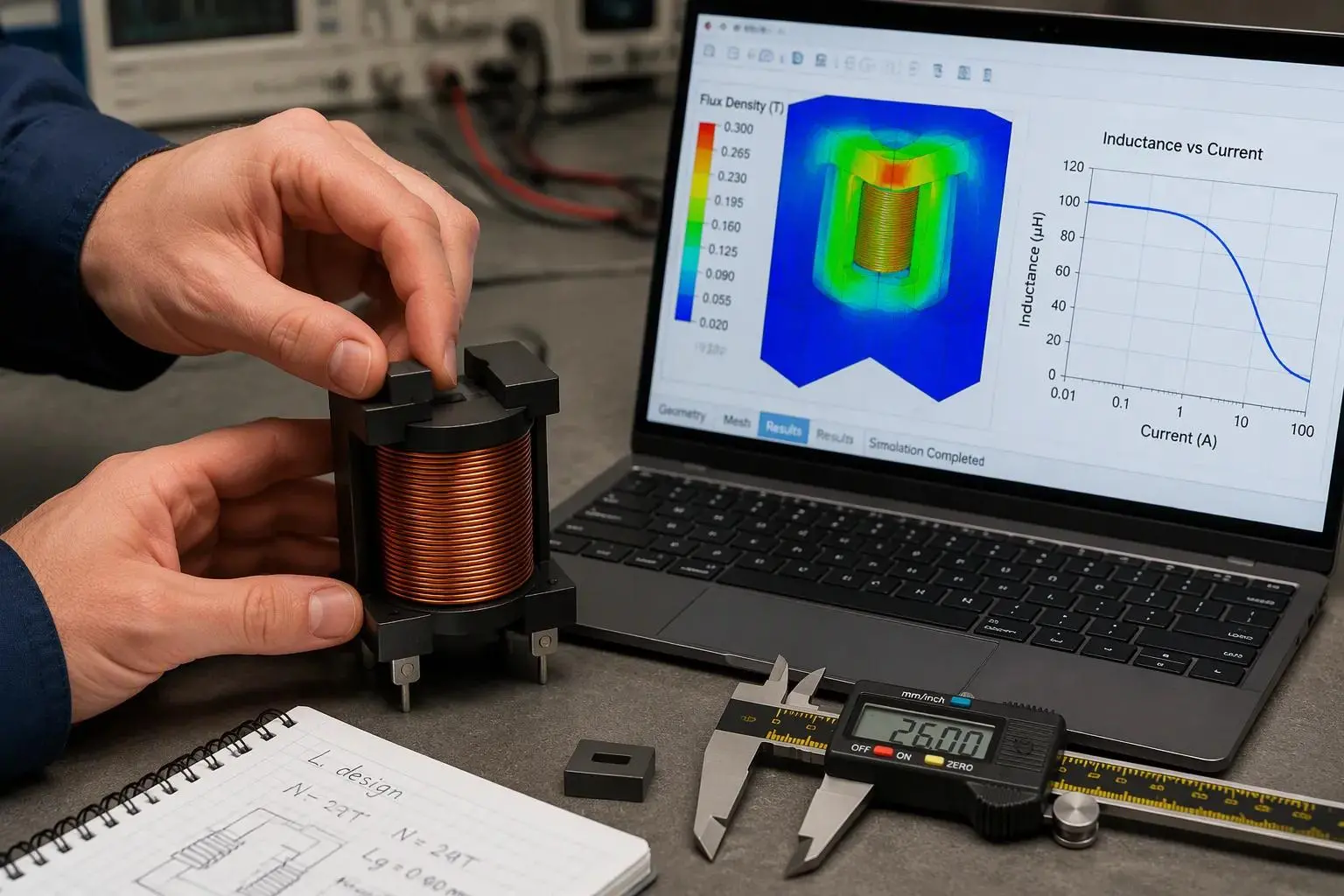

Cách kiểm soát dòng điện bão hòa

Các kỹ sư hiểu từ thông có thể dự đoán hành vi tải trước khi tồn tại nguyên mẫu. Mật độ từ thông tăng theo vôn-giây đặt vào và giảm theo tiết diện lõi và vòng quay. Mối quan hệ đó cho phép nhà thiết kế dự đoán nơi bắt đầu bão hòa từ, giảm tổn thất lõi và giữ độ tự cảm ổn định trong phạm vi tải. Kiến thức tương tự cho thấy cách kiểm soát dòng bão hòa mà không cần phỏng đoán.

Vật liệu cốt lõi và hình học cho cuộn cảm điện

Lựa chọn vật liệu đặt trần nhà. Mật độ từ thông bão hòa của lõi xác định mức từ thông mà nó có thể giữ trước khi tính thấm giảm xuống. Các vật liệu bột ferrite, sắt bột và bột hợp kim khác nhau ở mức trần đó và đặc tính tổn hao của chúng, vì vậy việc lựa chọn phải phù hợp với dòng điện cao nhất mà mạch yêu cầu.

Hình học quyết định mức độ hiệu quả mà lõi sử dụng mức trần đó. Mặt cắt hiệu dụng lớn hơn sẽ trải rộng dòng điện và hỗ trợ dòng điện cao hơn mà không bị bão hòa. Đường dẫn từ trường dài hơn sẽ tăng số vòng ampe cần thiết để đạt cùng mức từ thông. Các lõi hình chữ I tập trung dòng điện trong một thể tích nhỏ, do đó các quyết định hình học có trọng lượng lớn hơn so với các thiết kế lõi kín.

Một sự đánh đổi đáng được chú ý. Việc tăng mức dòng bão hòa sẽ khuếch đại từ trường xung quanh bộ phận và trường mạnh hơn có thể làm tăng nhiễu điện từ. Câu trả lời đúng là sự cân bằng: có đủ khoảng trống cho dòng điện cực đại, cùng với các biện pháp bố trí và che chắn giúp duy trì mức phát thải ở mức chấp nhận được. Không mục tiêu nào nên hủy bỏ mục tiêu kia.

Vòng quay, khe hở và độ tự cảm

Các vòng quay và khe hở cùng nhau kiểm soát các thông số độ tự cảm và độ bão hòa dòng điện. Nhiều vòng hơn làm tăng độ tự cảm nhưng làm giảm dòng điện tại đó lõi bão hòa. Một khe hở trong đường dẫn từ làm tăng ngưỡng bão hòa và ổn định độ tự cảm dưới dòng điện một chiều, với chi phí là một số độ tự cảm mỗi vòng.

Dòng bão hòa phải được chỉ định là dòng tối đa trước khi bão hòa lõi xảy ra. Dưới điểm đó, độ tự cảm vẫn ổn định dưới tải. Trên nó, độ tự cảm giảm mạnh và dòng điện tăng nhanh hơn dự định của người thiết kế. Thông số kỹ thuật rõ ràng ngăn không cho độ tự cảm giảm xuống trong thời gian đạt đỉnh nhất thời trong bộ chuyển đổi dc-dc.

Đặc tính chồng chất dc liên kết các lựa chọn này với nhau. Đường cong này biểu thị độ tự cảm so với dòng điện một chiều và điểm uốn của nó đánh dấu điểm bão hòa thực tế. Đọc đầu gối cho thấy dòng điện định mức xếp chồng dc trực tiếp. Các nhà thiết kế kiểm tra đường cong này sớm có thể kiểm soát dòng điện bão hòa trong bộ chuyển đổi dc-dc trước khi cuộn dây và công việc nhiệt bắt đầu, đồng thời họ có thể xác nhận lại giới hạn trong biến thể bộ chuyển đổi dc-dc thứ hai mà không cần lặp lại phân tích đầy đủ.

Kiểm soát nhiệt trong cuộn cảm hình chữ I

Kiểm soát nhiệt bắt đầu từ cuộn dây và kết thúc với môi trường xung quanh bộ phận. Cả hai nửa đều đáng được quan tâm như nhau, vì cuộn dây được chế tạo tốt vẫn chạy nóng bên trong một khu vực đông đúc không có luồng không khí.

Thiết kế dây dẫn và cuộn dây

Máy đo dây là đòn bẩy đầu tiên về tổn thất đồng. Một dây dày hơn làm giảm điện trở DC và cắt giảm nhiệt độ điện trở chiếm ưu thế ở dòng điện một chiều cao. Độ lợi có giới hạn, vì dây dày hơn sẽ chiếm nhiều diện tích cửa sổ hơn và có thể đẩy cuộn dây thành một gói lớn hơn.

Cách bố trí cuộn dây quyết định nơi tập trung nhiệt. Cuộn dây một lớp trải rộng để lộ nhiều bề mặt hơn vào không khí và tránh các vòng dây xếp chồng lên nhau giữ nhiệt ở giữa cuộn dây. Cuộn dây nhiều lớp tiết kiệm không gian nhưng lại tăng nhiệt độ cục bộ, vì vậy các nhà thiết kế nên cân nhắc giữa độ nén và khả năng tản nhiệt.

Ripple hiện tại thêm một thuật ngữ tổn thất thứ hai. Dòng điện gợn sóng chạy qua một điện trở phụ thuộc tần số, do đó cuộn dây nóng lên nhiều hơn dòng điện một chiều thuần túy có cùng giá trị trung bình cho thấy. Một bộ phận luôn mát khi thử nghiệm một chiều vẫn có thể nóng trong mạch chuyển mạch.

Chế độ hoạt động cũng quan trọng. Ở chế độ dẫn không liên tục, dòng điện cảm ứng giảm về 0 sau mỗi chu kỳ chuyển mạch. Điều này làm tăng tổn thất liên quan đến dòng điện RMS và tạo ra sự chuyển đổi dòng điện đột ngột làm trầm trọng thêm EMI. Trì hoãn hoặc ngăn chặn việc gia nhập DCM giúp ngăn chặn các hiệu ứng gián đoạn dòng điện cung cấp EMI. Trong giai đoạn PFC có điện cảm cố định, bộ chuyển đổi có xu hướng hoạt động không liên tục gần các phần có dòng điện thấp của dạng sóng nguồn được chỉnh lưu. Một cuộn cảm PFC có khe hở bậc cung cấp độ tự cảm cao hơn ở dòng điện thấp và thu hẹp cửa sổ đó, giúp giảm độ méo và EMI.

Đường dẫn nhiệt và điều kiện hoạt động

Một bộ phận được đánh giá cho mức tăng nhiệt độ nhất định trong không khí tĩnh sẽ hoạt động khác trên bảng thật. Diện tích đồng PCB, nguồn nhiệt gần đó, luồng không khí, tần số chuyển mạch, biên độ gợn sóng, vật liệu lõi, cách bố trí lắp đặt và nhiệt độ môi trường đều làm thay đổi mức tăng nhiệt độ thực tế. Các nhà thiết kế nên coi dòng điện định mức tăng nhiệt độ trong biểu dữ liệu làm điểm bắt đầu và xác nhận nó trong vỏ bọc.

Đường dẫn nhiệt chạy từ cuộn dây qua lõi, dây dẫn và tấm PCB. Các miếng đệm rộng và các mặt phẳng bằng đồng rộng rãi giúp tản nhiệt và giúp cuộn cảm xử lý mức dòng điện cao hơn mà không bị quá nóng. Luồng khí kém sẽ loại bỏ lề đó một cách nhanh chóng.

Tìm nguồn cung ứng là một biến nữa. Gujing cung cấp các dòng điện cảm hình chữ I như DLCH, DLCR, DLCP112, DLGB3X và DLGBX , cùng với khả năng tùy chỉnh cho độ tự cảm, kích thước và xếp hạng dòng điện cụ thể. Những bộ phận này xuất hiện trong nguồn điện chuyển mạch, thiết kế bộ chuyển đổi dc-dc, điện tử tiêu dùng, thiết bị liên lạc, điều khiển công nghiệp, trình điều khiển LED, thiết bị, động cơ và thiết bị nhà thông minh. Người mua nên so sánh bất kỳ dòng nào với dữ liệu thử nghiệm nhiệt của chính họ.

Đo độ bão hòa và nhiệt độ

Kiểm tra độ bão hòa và lợi nhuận

Kiểm tra mạch xung cho thấy nơi bắt đầu bão hòa từ tính. Thiết lập băng ghế áp dụng các xung dòng điện ngắn cho cuộn cảm và ghi lại dạng sóng thu được trên máy hiện sóng. Người vận hành đặt nguồn cung cấp thành 0 V, nối cực dương với phía cống của cuộn cảm và buộc cực âm vào đáy của shunt dòng điện. Một nguồn xung chạy ở tần số 20 kHz với chu kỳ hoạt động 5% và điều khiển cổng MOSFET thông qua điện trở cổng 47 Ω. Phạm vi kích hoạt trên cạnh nâng của cổng, với một kênh trên cổng và một kênh xuyên qua shunt. Giới hạn dòng cung cấp phải ở mức 1,5 × dòng bão hòa dự kiến.

Sau đó, người vận hành sẽ tăng điện áp cung cấp từ từ từ 0 V về phía mục tiêu, thường là 5–15 V, đồng thời theo dõi độ dốc tuyến tính của dòng điện. Tiếp theo là các bước chu kỳ nhiệm vụ nhỏ từ 1–2%. Dấu hiệu bão hòa thực sự là đoạn đường dốc cong lên với độ dốc lớn hơn. Tiếng chuông trông khác, xuất hiện dưới dạng gợn sóng hình sin trên đoạn đường nối. Độ dốc phẳng thường có nghĩa là giới hạn dòng điện cung cấp hoặc tự làm nóng shunt, không bão hòa. Giảm điện trở shunt, sử dụng shunt Kelvin bốn dây và giữ cho tiếng chuông triệt tiêu dây dẫn nối đất ngắn.

Trong trường hợp bão hòa, tụ điện ban đầu có thể hấp thụ điện áp tăng đột biến. Sau đó, một điện trở sẽ điều khiển dòng sạc và xả và tiêu tán năng lượng được lưu trữ dưới dạng nhiệt. Mạng này bảo vệ mạch thử nghiệm trong khi người vận hành ghi lại đầu gối.

Kiểm tra bảng dữ liệu và kiểm tra tải

Việc xem xét bảng dữ liệu phải kiểm tra chéo hai số liệu riêng biệt. Bảng dưới đây cho thấy lý do tại sao xếp hạng tiêu đề có thể gây hiểu nhầm.

Dòng điện định mức vượt quá mức đỉnh tính toán, vì vậy thoạt nhìn bộ phận này có vẻ chấp nhận được. Dòng bão hòa nằm dưới mức cực đại, do đó bộ phận này không đạt được màn hình bão hòa. Người thiết kế nên so sánh ngưỡng giảm độ tự cảm được sử dụng cho dòng điện bão hòa với điều kiện tăng nhiệt độ được sử dụng cho dòng điện định mức và xác nhận cả hai đường cong đều sử dụng các điều kiện tương đương.

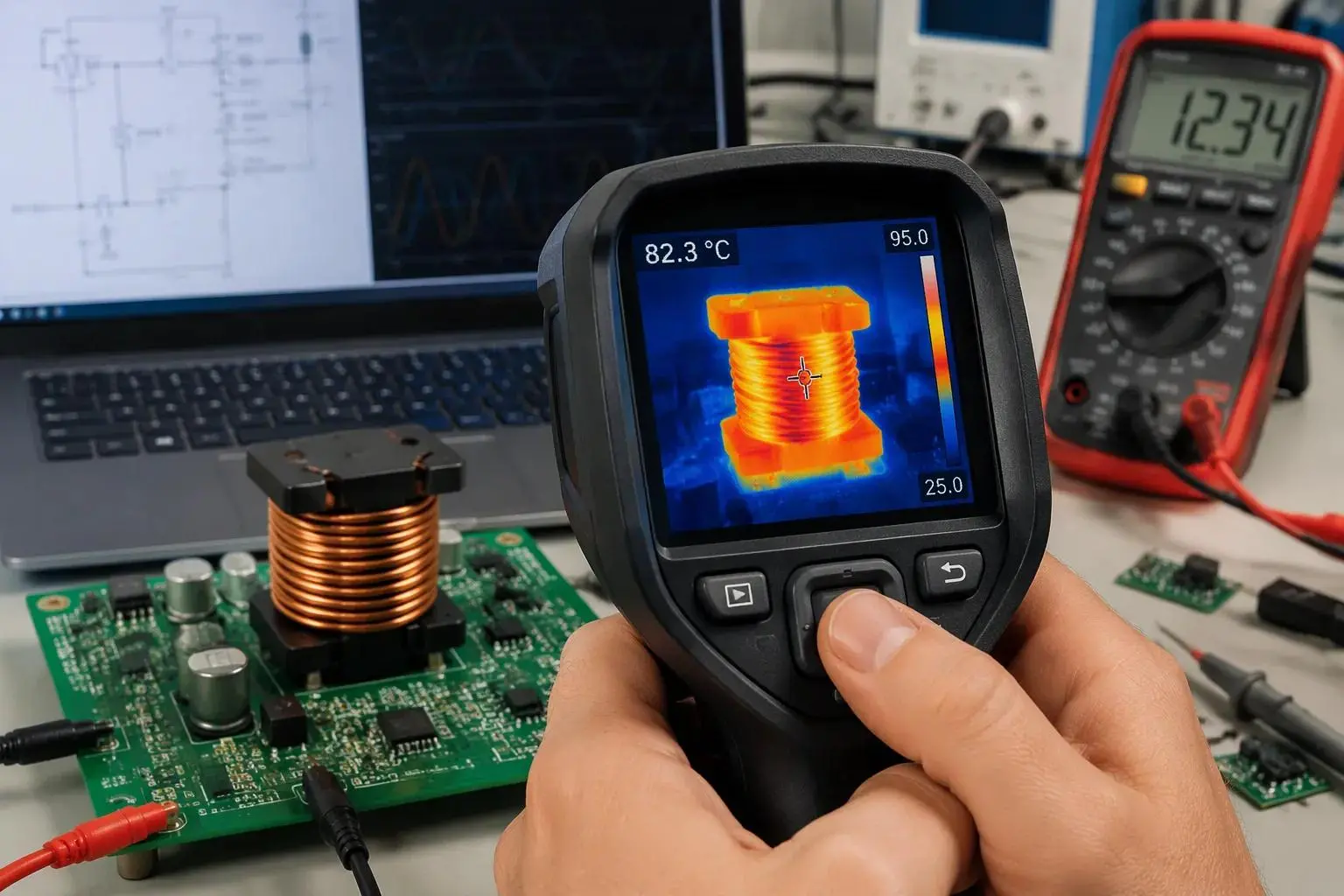

Kiểm tra tải và nhiệt độ sẽ đóng vòng lặp. Kỹ sư chạy ứng viên trên PCB mục tiêu trong điều kiện làm mát thực tế và ghi lại nhiệt độ thành phần ở trạng thái ổn định. Bước này xác nhận giới hạn nhiệt và đặc tính xếp chồng dc trong vỏ thật chứ không chỉ trên giấy.

Bốn đòn bẩy điều khiển dòng điện bão hòa và nhiệt trong cuộn cảm hình chữ I : vật liệu lõi, hình dạng và khe hở, thiết kế cuộn dây và điều kiện nhiệt hoặc vận hành. Phép đo xác nhận mức ký quỹ ở mọi giai đoạn.

Danh sách hành động ưu tiên giúp công việc có trật tự:

1. Chọn vật liệu và kích thước cho dòng điện cực đại, định cỡ giới hạn so với điều kiện hiện tại đáng tin cậy nhất.

2. Đặt các vòng và khe hở để cố định độ tự cảm khi chịu tải.

3. Chọn dây có tổn hao thấp và quản lý được nhiệt.

4. Xác minh bằng thử nghiệm tải và nhiệt độ.

Các nhà thiết kế nên coi độ bão hòa và nhiệt độ là các biến liên kết. Một sự thay đổi giúp cái này dịch chuyển cái kia, vì vậy cuộn cảm điện xứng đáng được xem xét chung. Nguyên tắc tương tự áp dụng cho bất kỳ cách bố trí bộ chuyển đổi dc-dc nào.
