Tại sao Điện tử công suất lại sử dụng cuộn cảm lõi thanh tùy chỉnh cho các ứng dụng đường dẫn từ mở

Điện tử công suất hiện đại thường yêu cầu cuộn cảm có thể duy trì ổn định khi dòng điện thay đổi mạnh. Trong những điều kiện này, hình dạng lõi từ trở nên quan trọng như độ tự cảm và định mức dòng điện.

Một cuộn cảm lõi thanh tùy chỉnh sử dụng đường dẫn từ mở thay vì mạch từ được bao bọc hoàn toàn. Thay vì giữ phần lớn từ thông bên trong lõi kín, từ trường lan truyền qua không khí xung quanh. Từ trở cao hơn có thể giúp giảm nguy cơ bão hòa đột ngột trong quá trình hoạt động với dòng điện cao.

Điều này làm cho các thiết kế đường dẫn từ mở trở nên hữu ích trong các bộ nguồn, bộ chuyển đổi DC-DC, mạch điều khiển động cơ và các ứng dụng khác trong đó tất cả phải xem xét đến đỉnh dòng điện, điều kiện nhiệt và không gian lắp đặt sẵn có.

Bằng cách điều chỉnh kích thước lõi, cấu trúc cuộn dây, kích thước dây và vật liệu từ tính, các kỹ sư có thể phát triển một cuộn cảm phù hợp hơn với các yêu cầu về điện và cơ của một ứng dụng cụ thể.

Vật lý đường dẫn từ mở trong lõi điện cảm

Một cuộn cảm chuyển đổi năng lượng điện thành năng lượng từ tính khi có dòng điện chạy qua cuộn dây của nó. Vật liệu lõi cung cấp đường dẫn cho từ thông và ảnh hưởng mạnh mẽ đến độ tự cảm, trạng thái bão hòa và khả năng tích trữ năng lượng.

Ferrite có tính thấm cao hơn nhiều so với không khí, cho phép từ thông tập trung vào lõi. Tuy nhiên, khi mạch từ bao gồm một đường dẫn khí đáng kể thì tổng trở kháng sẽ tăng lên. Điều này thay đổi cách thành phần phản ứng khi dòng điện tăng.

Miễn cưỡng và bão hòa mềm

Một cấu trúc từ tính khép kín, chẳng hạn như lõi hình xuyến, cung cấp đường đi có độ trở kháng thấp cho từ thông. Điều này rất hữu ích khi cần mật độ điện cảm cao, nhưng lõi có thể đạt đến độ bão hòa tương đối nhanh khi dòng điện tăng.

Một đường dẫn từ mở đưa thêm từ trở vào mạch từ. Vì không khí có độ thấm thấp hơn nhiều so với ferit nên phần không khí hạn chế mật độ từ thông tổng thể phát triển bên trong vật liệu từ tính.

Kết quả là độ tự cảm thường giảm dần khi dòng điện tăng. Hành vi này thường được mô tả là độ bão hòa mềm .

Đối với các mạch điện tiếp xúc với các đỉnh dòng điện trong thời gian ngắn, việc giảm dần độ tự cảm có thể thích hợp hơn là thay đổi đột ngột. Nó mang lại cho mạch khả năng phản hồi dễ dự đoán hơn trong quá trình quá tải và chuyển đổi quá độ.

Lưu trữ năng lượng theo độ lệch DC

Lưu trữ năng lượng là một yếu tố quan trọng khác cần cân nhắc khi lựa chọn cuộn cảm để chuyển đổi năng lượng.

Một thành phần từ tính phải duy trì đủ độ tự cảm trong khi mang dòng điện một chiều dự kiến ​​của nó. Nếu lõi đi vào trạng thái bão hòa sâu, độ tự cảm có thể giảm đáng kể, ảnh hưởng đến dòng điện gợn sóng và hoạt động tổng thể của bộ biến đổi.

Với đường dẫn từ mở, phần năng lượng từ tính lớn hơn có thể được liên kết với vùng không khí xung quanh. Bởi vì không khí không bão hòa giống như vật liệu sắt từ nên cấu trúc có thể mang lại khả năng chịu sai lệch DC hữu ích.

Đặc điểm này làm cho cấu hình lõi mở đáng được cân nhắc cho các bộ cấp nguồn dòng điện cao, bộ điều khiển động cơ, mạch lọc và các ứng dụng khác trong đó dòng điện hoạt động thay đổi đáng kể.

Sự đánh đổi là cấu trúc mở cho phép nhiều từ thông mở rộng ra bên ngoài thành phần hơn. Do đó, hiệu suất điện và khả năng tương thích điện từ phải được đánh giá cùng nhau trong quá trình thiết kế mạch.

Thiết kế cuộn cảm lõi que tùy chỉnh

Ưu điểm chính của thiết kế lõi thanh tùy chỉnh là tính linh hoạt.

Thay vì chọn một thành phần tiêu chuẩn và điều chỉnh mạch xung quanh nó, các kỹ sư có thể điều chỉnh cấu trúc vật lý của cuộn cảm theo yêu cầu thực tế của ứng dụng.

Chiều dài lõi, đường kính, vật liệu, diện tích cuộn dây, kích thước dây và số vòng dây đều ảnh hưởng đến đặc tính điện cuối cùng.

Lõi có đường kính dài hơn hoặc lớn hơn có thể cung cấp thêm không gian cuộn dây và thay đổi đường dẫn từ hiệu quả. Cấu trúc nhỏ hơn có thể giúp giảm diện tích nhưng có thể đặt ra những hạn chế lớn hơn trong việc xử lý dòng điện và tản nhiệt.

Sự kết hợp phù hợp phụ thuộc vào độ tự cảm mục tiêu, dòng điện hoạt động, tần số chuyển mạch, phạm vi nhiệt độ và không gian lắp đặt sẵn có.

Tỷ lệ khung hình và tối ưu hóa cuộn dây

Tỷ lệ giữa chiều dài lõi và đường kính ảnh hưởng đến sự phân bố từ trường xung quanh thành phần. Các kỹ sư có thể sử dụng mối quan hệ này để cân bằng độ tự cảm, đặc tính bão hòa và kích thước vật lý.

Thiết kế cuộn dây cũng quan trọng không kém.

Đối với các ứng dụng dòng điện cao, dây đồng dày hơn có thể làm giảm điện trở DC và tổn thất dẫn điện liên quan. Dây dẹt cũng có thể được xem xét khi cần có tiết diện dây dẫn lớn hơn trong phạm vi diện tích cuộn dây hạn chế.

Khoảng cách rẽ ảnh hưởng đến cả cách ly điện và hoạt động tần số cao. Cuộn dây quá chặt có thể làm tăng hiệu ứng ký sinh, trong khi khoảng cách quá mức có thể làm tăng kích thước tổng thể của các bộ phận.

Do đó, cấu trúc cuộn dây tùy chỉnh cần phải cân bằng một số yếu tố thay vì chỉ đơn giản là tối đa hóa số vòng dây.

Đối với các ứng dụng chuyển mạch, các kỹ sư cũng có thể đánh giá điện trở AC, hiệu ứng bề mặt, tổn thất gần và mức tăng nhiệt độ. Những yếu tố này ngày càng trở nên quan trọng khi tần số hoạt động tăng lên.

Quản lý nhiệt và cân nhắc EMI

Hiệu suất nhiệt thường là một trong những lý do khiến các kỹ sư cân nhắc sử dụng cấu trúc lõi mở.

Một cuộn cảm lõi que để lộ một phần tương đối lớn bề mặt của nó ra không khí xung quanh. Với luồng không khí vừa đủ, nhiệt sinh ra từ cuộn dây và lõi có thể được truyền ra môi trường mà không cần phụ thuộc hoàn toàn vào PCB.

Nhiệt độ vận hành thấp hơn giúp duy trì các đặc tính điện ổn định hơn trong chu kỳ vận hành dài.

Tuy nhiên, đường dẫn từ mở cũng tạo ra một yếu tố quan trọng cần cân nhắc trong thiết kế: từ thông lạc .

Không giống như cuộn cảm được che chắn, thành phần lõi mở cho phép một phần từ trường của nó mở rộng ra khu vực xung quanh. Nếu cuộn cảm được đặt quá gần các dấu vết tín hiệu nhạy cảm, cảm biến, đường dây liên lạc hoặc mạch phản hồi thì có thể xảy ra hiện tượng ghép từ không mong muốn.

Do đó, bố trí PCB trở thành một phần của quá trình thiết kế cuộn cảm.

Các kỹ sư có thể giảm nhiễu bằng cách:

· Giữ các dấu vết tín hiệu nhạy cảm cách xa vùng từ trường

· Định vị linh kiện theo hướng thích hợp

· Giảm thiểu các khu vực vòng lặp dòng điện cao

· Cung cấp đủ giải phóng mặt bằng vật lý

· Sử dụng tấm chắn cục bộ khi cần thiết

· Tách các phần nguồn và điều khiển của PCB

Mục tiêu không nhất thiết là loại bỏ tất cả từ thông bên ngoài mà là kiểm soát sự tương tác của nó với mạch điện gần đó.

Ứng dụng điện tử công suất cho cuộn cảm đường dẫn mở

Cuộn cảm đường dẫn từ mở có thể được sử dụng trong một số ứng dụng trong đó độ ổn định hiện tại và đặc tính bão hòa mềm quan trọng hơn khả năng che chắn từ tính tối đa.

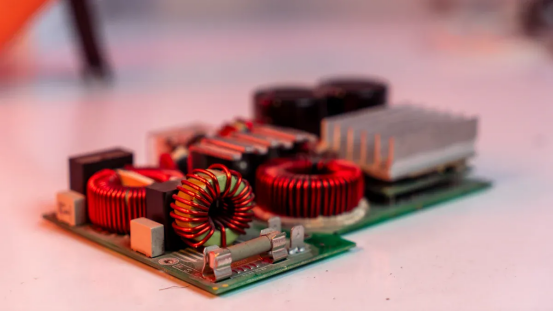

Lọc dòng điện cao

Nguồn điện tạo ra dòng điện gợn trong quá trình chuyển mạch. Một cuộn cảm được đặt trong giai đoạn lọc sẽ hạn chế sự thay đổi nhanh chóng của dòng điện và giúp làm mịn dạng sóng đầu ra.

Ở dòng tải cao, việc duy trì độ tự cảm có thể sử dụng là rất quan trọng. Đường dẫn từ mở có thể cung cấp phản ứng điện cảm dần dần khi dòng điện tăng, làm cho thành phần này phù hợp với các mạch có điều kiện tải thay đổi.

Các kỹ sư có thể sử dụng cấu trúc thanh tùy chỉnh khi thành phần tiêu chuẩn không thể cung cấp sự kết hợp cần thiết giữa độ tự cảm, công suất dòng điện và kích thước cơ học.

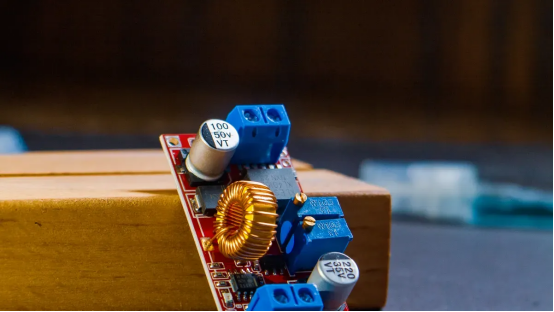

Chuyển đổi DC-DC

Bộ chuyển đổi Buck và Boost phụ thuộc rất nhiều vào cuộn cảm của chúng.

Trong mỗi chu kỳ chuyển mạch, cuộn cảm sẽ lưu trữ và giải phóng năng lượng đồng thời kiểm soát độ gợn của dòng điện. Nếu thành phần bão hòa quá nhanh, dòng điện gợn sóng có thể tăng mạnh và gây thêm căng thẳng cho các thiết bị chuyển mạch và tụ điện.

Cấu trúc lõi thanh được thiết kế phù hợp có thể cung cấp hành vi dòng điện có thể dự đoán được trong phạm vi hoạt động của bộ chuyển đổi.

Kích thước lõi, điện trở cuộn dây, tần số chuyển mạch và đặc tính bão hòa nên được đánh giá cùng nhau thay vì coi độ tự cảm là tiêu chí lựa chọn duy nhất.

Mạch điện ô tô và công nghiệp

Điện tử ô tô và công nghiệp thường xuyên trải qua những thay đổi tải nhanh chóng. Động cơ, bộ truyền động, máy bơm và bộ chuyển đổi đều có thể tạo ra dòng điện cực đại trong thời gian ngắn.

Một cuộn cảm lõi mở tùy chỉnh có thể được thiết kế xung quanh các điều kiện hoạt động này.

Đối với các ứng dụng ô tô, chu kỳ nhiệt độ, độ rung, không gian lắp đặt và độ tin cậy lâu dài cũng cần được xem xét. Thiết bị công nghiệp có thể chú trọng nhiều hơn đến dòng điện liên tục, điều kiện làm mát và độ bền cơ học.

Do đó, thành phần này cần phải phù hợp với môi trường vận hành hoàn chỉnh thay vì chỉ có thông số kỹ thuật điện danh nghĩa.

Cách chọn cuộn cảm lõi thanh tùy chỉnh

Việc chọn một thành phần tùy chỉnh nên bắt đầu với các điều kiện mạch thực tế.

Các thông số quan trọng bao gồm:

Biên độ hiện tại và bão hòa

Chỉ riêng dòng điện định mức không cung cấp đủ thông tin cho các ứng dụng có dòng điện cao.

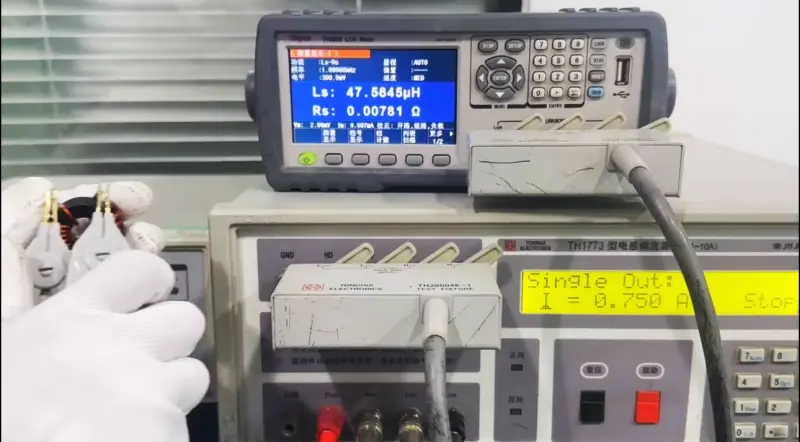

Các kỹ sư nên kiểm tra đường cong điện cảm so với dòng điện và xác định độ tự cảm còn lại ở mức tải dự kiến ​​​​tối đa.

Đối với các mạch có dòng điện quá độ lớn, biên độ bổ sung thường là cần thiết. Một thành phần hoạt động tốt ở dòng điện danh định có thể hoạt động rất khác trong quá trình khởi động, quá tải trong thời gian ngắn hoặc thay đổi tải đột ngột.

Mục tiêu là giữ cho cuộn cảm nằm trong vùng hoạt động có thể dự đoán được thay vì thiết kế trực tiếp ở ranh giới bão hòa.

Đánh giá tần suất và tổn thất

Các giá trị điện cảm được đo ở tần số thấp có thể không thể hiện đầy đủ hoạt động của thành phần trong bộ chuyển đổi chuyển mạch.

Ở tần số cao hơn, tổn thất lõi, điện trở cuộn dây, hiệu ứng bề mặt và hiệu ứng lân cận có thể tăng lên. Những tổn thất này góp phần làm tăng nhiệt độ và làm giảm hiệu suất tổng thể của hệ thống.

Vì lý do này, các kỹ sư nên đánh giá thành phần ở tần số chuyển đổi thực tế bất cứ khi nào có thể.

Sau đó, một cuộn dây tùy chỉnh có thể được phát triển để giảm tổn thất đồng không cần thiết trong khi vẫn duy trì độ tự cảm và công suất dòng điện cần thiết.

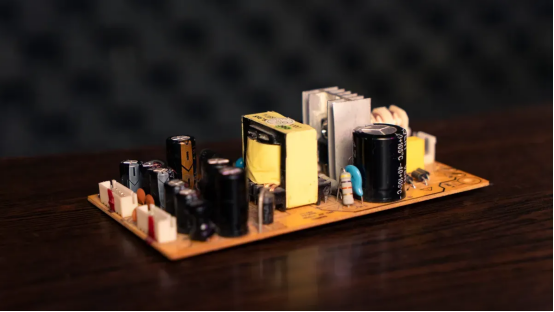

Tại sao tùy chỉnh lại quan trọng trong thiết kế nguồn điện hiện đại

Cuộn cảm tiêu chuẩn hoạt động tốt khi các thông số kỹ thuật về điện và cơ của chúng phù hợp với ứng dụng. Tuy nhiên, các hệ thống điện chuyên dụng thường áp đặt nhiều yêu cầu cùng một lúc.

Một thành phần có thể cần phải cung cấp:

· Công suất dòng điện cao

· Kiểm soát hành vi bão hòa

· Điện trở DC thấp

· Độ tự cảm riêng

· Kích thước nhỏ gọn

· Cải thiện khả năng tản nhiệt

· Cấu hình cuộn dây xác định

· Hoạt động ổn định khi thay đổi nhiệt độ

Việc đáp ứng tất cả các yêu cầu này bằng một thành phần có sẵn có thể khó khăn.

Cuộn cảm lõi thanh tùy chỉnh cho phép các kỹ sư điều chỉnh cấu trúc từ tính và cuộn dây xung quanh mạch thực tế thay vì ảnh hưởng đến thiết kế mạch để chứa một bộ phận cố định.

Cách tiếp cận này có thể đặc biệt hữu ích cho các bộ nguồn công nghiệp, bộ chuyển đổi DC-DC, hệ thống điều khiển động cơ, thiết bị điện tử ô tô và thiết bị chuyển đổi năng lượng chuyên dụng.

Thiết kế cuối cùng phải luôn được xác nhận thông qua thử nghiệm điện, thử nghiệm nhiệt và đánh giá khả năng tương thích điện từ nếu có liên quan.

Phần kết luận

Cuộn cảm đường dẫn từ mở cung cấp sự cân bằng khác nhau giữa độ tự cảm, trạng thái bão hòa, hiệu suất nhiệt và khả năng che chắn từ tính so với thiết kế lõi kín.

Đường dẫn khí bổ sung làm tăng từ trở và có thể tạo ra phản ứng điện cảm nhẹ hơn khi dòng điện tăng. Điều này làm cho cấu trúc lõi thanh trở nên hữu ích trong các ứng dụng mà dòng điện thay đổi nhanh chóng hoặc khi hành vi có thể dự đoán được dưới độ lệch DC là quan trọng.

Đồng thời, cấu trúc mở đòi hỏi phải bố trí PCB cẩn thận và xem xét EMI vì một phần từ trường vượt ra ngoài lõi.

Đối với các ứng dụng đòi hỏi khắt khe, việc tùy chỉnh mang lại khả năng kiểm soát tốt hơn đối với kích thước lõi, hình học cuộn dây, lựa chọn dây, độ tự cảm, điện trở và trạng thái nhiệt. Do đó, cuộn cảm lõi thanh tùy chỉnh được thiết kế phù hợp có thể trở thành giải pháp thiết thực khi cuộn cảm tiêu chuẩn không thể đáp ứng các yêu cầu về điện và cơ của hệ thống điện chuyên dụng.

Câu hỏi thường gặp

Lợi ích chính của cuộn cảm có đường dẫn từ mở là gì?

Đường dẫn từ mở làm tăng từ trở và có thể tạo ra sự giảm dần độ tự cảm khi dòng điện tăng. Hành vi này rất hữu ích trong các mạch dòng điện cao với sự thay đổi tải đáng kể.

Tại sao chọn cuộn cảm lõi thanh tùy chỉnh thay vì thành phần tiêu chuẩn?

Việc tùy chỉnh cho phép các kỹ sư điều chỉnh kích thước lõi, cấu trúc cuộn dây, đường kính dây và độ tự cảm theo yêu cầu thực tế của mạch. Điều này rất hữu ích khi kích thước thành phần tiêu chuẩn hoặc xếp hạng điện không phù hợp.

Cuộn cảm lõi que có phù hợp với bộ chuyển đổi DC-DC không?

Đúng. Cấu trúc lõi thanh có thể được sử dụng trong các mạch chuyển đổi DC-DC trong đó độ gợn dòng điện, trạng thái bão hòa, hiệu suất nhiệt và kích thước vật lý được khớp cẩn thận với thiết kế bộ chuyển đổi.

Cuộn cảm lõi mở có tạo ra vấn đề EMI không?

Chúng có thể tạo ra nhiều từ thông bên ngoài hơn các cấu trúc được che chắn. Định hướng thành phần thích hợp, khoảng cách PCB, điều khiển vòng dòng điện và che chắn cục bộ có thể giúp giảm sự ghép từ không mong muốn.

Các kỹ sư nên kiểm tra những gì trước khi lựa chọn cuộn cảm lõi que?

Các yếu tố chính bao gồm độ tự cảm, dòng bão hòa, điện trở DC, tần số hoạt động, vật liệu lõi, phạm vi nhiệt độ, kích thước vật lý và môi trường từ tính xung quanh thành phần.
