Cách đọc mã đánh dấu cuộn cảm SMD nhanh chóng và chính xác

 Đọc mã số trên cuộn cảm smd yêu cầu ba yếu tố cơ bản: chữ số cơ bản tính bằng microhenries (μH), số nhân và chữ "R" dưới dạng dấu thập phân.

· 1R0 = 1,0 µH

· 4R7 = 4,7 µH

· 100 = 10 µH

Kỹ thuật viên kiểm tra từng cuộn cảm smd để xác minh cách bố trí bảng mạch. Cơ sở dữ liệu tiêu chuẩn làm rõ các giá trị điện cảm smd trong quá trình lắp ráp. Nắm vững việc lựa chọn cuộn cảm smd và biết cách chọn cuộn cảm smd giúp các kỹ sư đặt đúng cuộn cảm vào các thiết bị hiện đại. Kiểm tra chính xác đảm bảo rằng mọi cuộn cảm đều hoạt động đáng tin cậy.

Giải mã mã số cuộn cảm SMD

Các bộ phận lớn hơn thường in các ký hiệu số trực tiếp lên vỏ trên của chúng. Những dấu hiệu này tiết lộ các thông số điện tử cần thiết mà không yêu cầu đo lường vật lý.

Quy tắc mã cuộn cảm SMD 3 chữ số

Các nhà sản xuất thường đánh dấu các thành phần tiêu chuẩn bằng ba chữ số. Ký hiệu này tiêu chuẩn hóa các giá trị điện cảm smd trên các dây chuyền sản xuất điện tử toàn cầu.

Chữ số và số nhân có ý nghĩa

Hệ thống ba chữ số sử dụng một quy tắc toán học đơn giản:

· Hai chữ số đầu tiên : Biểu thị số cơ sở có ý nghĩa cơ bản.

· Chữ số thứ ba : Hoạt động như một số nhân lũy thừa mười ($10^x$).

· Dung sai tiêu chuẩn : Thường biểu thị dung sai thành phần tiêu chuẩn 5%.

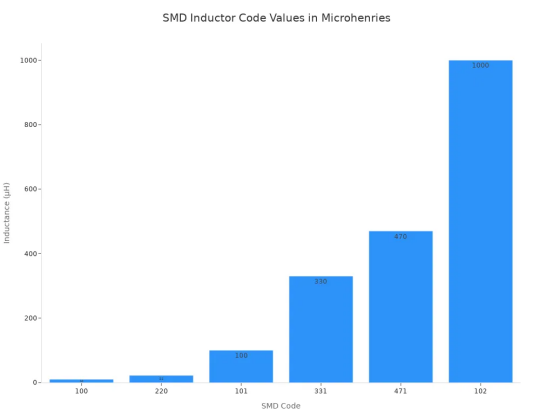

Giải mã giá trị cơ bản Microhenry (μH)

Kỹ thuật viên giải mã mã số có ba chữ số bằng cách lấy hai chữ số đầu làm số cơ sở. Họ nhân giá trị cơ bản này với 10, lũy thừa chữ số thứ ba. Phép tính này mang lại kết quả cuối cùng tính bằng microhenries (µH). Ví dụ: mã '470' có giá trị là 47 µH, trong khi '102' bằng 1.000 µH.

Hệ thống đánh dấu 4 chữ số chính xác

Các thành phần có độ chính xác cao đòi hỏi độ chính xác về mặt số học trên bảng mạch cao hơn. Các nhà sản xuất áp dụng đánh dấu bốn chữ số để chỉ định dung sai chặt chẽ hơn và xếp hạng chính xác.

Chuyển đổi giá trị dung sai cao

Hệ thống bốn chữ số mở rộng dựa trên các quy tắc ba chữ số cơ bản. Ba ký tự đầu tiên thiết lập những con số quan trọng. Ký tự thứ tư cung cấp sức mạnh của số nhân.

Ví dụ về mã bốn chữ số

Một kỹ sư đọc mã cuộn cảm smd gồm bốn chữ số bằng cách duy trì ba chữ số đầu tiên. Mã ghi "1000" bằng 100 µH, vì $100 \times 10^0 = 100$. Dấu "1001" biểu thị 1.000 µH ($100 \time 10^1$). Bố cục chính xác này cho phép đọc chính xác các thiết kế cuộn cảm smd cao cấp.

Quy ước về dấu thập phân "R"

Độ tự cảm dưới 10 µH yêu cầu ký hiệu thập phân. Mã số sử dụng chữ "R" để biểu thị vị trí dấu thập phân này.

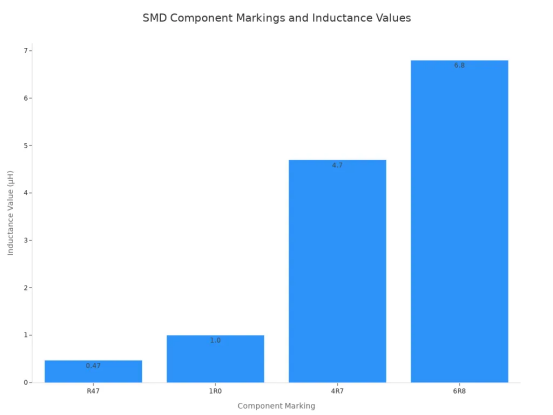

Giá trị vi phân số

Ký tự "R" đóng vai trò trực tiếp như dấu thập phân trong nhãn thành phần có độ tự cảm thấp. Định dạng này ngăn ngừa lỗi từ các dấu chấm nhỏ trong quá trình kiểm tra quang học tự động.

Ví dụ về vị trí Sub-Microhenry

Một cuộn cảm smd nhỏ được đánh dấu "R47" cung cấp độ tự cảm 0,47 µH. Một cuộn cảm smd tầm trung có "4R7" cung cấp 4,7 µH. Kỹ thuật viên nhanh chóng giải mã các giá trị cuộn cảm smd này để xác nhận vị trí bố trí chính xác. Mỗi cuộn cảm trên bảng cấp điện đều đóng một vai trò quan trọng. Hiểu từng dấu hiệu của cuộn cảm giúp duy trì độ tin cậy của toàn bộ mạch.

Đánh dấu và dung sai chữ và số nâng cao

Các nhà thiết kế mạch thường in thêm chữ cái trên vỏ linh kiện. Những ký tự này biểu thị giới hạn hiệu suất nghiêm ngặt và hệ thống đơn vị chuyên dụng.

Hậu tố thư dung sai

Hậu tố chữ cái làm rõ độ lệch của cuộn cảm smd so với giá trị điện cảm danh định của nó. Các kỹ sư kiểm tra các mã hậu tố này để đảm bảo mạch hoạt động chính xác.

Dung sai chữ cái tiêu chuẩn (J, K, M)

Các chữ cái về dung sai tiêu chuẩn xuất hiện ngay sau mã số trên vỏ linh kiện. Mỗi chữ cái viết hoa thể hiện một tỷ lệ phần trăm cụ thể:

Ví dụ: một kỹ thuật viên đọc cuộn cảm công suất 10 µH được đánh dấu "100K" là có sai số cho phép là 10%. Giá trị thực tế của cuộn cảm này nằm trong khoảng từ 9,0 µH đến 11,0 µH.

Phân loại dung sai chặt chẽ

Mạch tần số cao yêu cầu hành vi thành phần chính xác. Các nhà sản xuất chuyên dụng sử dụng các chữ cái bổ sung như “B” (±0,1 nH), “C” (±0,2 nH) hoặc “D” (±0,5%) cho các tiêu chuẩn dung sai cực kỳ chặt chẽ. Những dung sai chặt chẽ này bảo vệ mạng lọc nhạy cảm khỏi những thay đổi tần số không mong muốn.

Hệ thống chỉ định Nanohenry (nH)

Các ứng dụng tần số cao yêu cầu các giá trị điện cảm nhỏ dưới phạm vi microhenry. Các nhà sản xuất sử dụng hệ thống ký hiệu nanohenry để đánh dấu chính xác các bộ phận thu nhỏ này.

Quy tắc chính : Chữ "N" đại diện cho cả đơn vị nanohenry và vị trí dấu thập phân trên các thành phần nhỏ.

Sử dụng "N" cho Nanohenries thập phân

Các gói vật lý nhỏ hơn không thể chứa số thập phân dài trên bề mặt trên cùng của chúng. Các nhà thiết kế thay thế chữ "N" để biểu thị dấu thập phân cho xếp hạng nanohenry:

· 1N0 = 1,0 nH

· 4N7 = 4,7 nH

· 33N = 33 nH

· R10 = 100 nH (0,10 µH)

Chuyển đổi Nanohenries thành Microhenries

Kỹ thuật viên chuyển đổi nanohenry thành microhenry bằng cách chia giá trị nanohenry cho 1.000. Một cuộn cảm smd được đánh dấu "47N" mang lại độ tự cảm 47 nH. Chuyển đổi 47 nH mang lại 0,047 µH. Việc hiểu các bước chuyển đổi này giúp các kỹ sư chọn được cuộn cảm smd chính xác cho bo mạch RF tần số cao.

Cơ sở dữ liệu mã tham chiếu chéo

Nhãn thành phần bất thường có thể gây nhầm lẫn cho kỹ thuật viên trong quá trình bảo trì bo mạch định kỳ. Cơ sở dữ liệu ngành nhanh chóng giải quyết các dấu hiệu bị thiếu hoặc tùy chỉnh.

Sử dụng Sách mã SMD

Các kỹ sư tham khảo các công cụ tham khảo như Sách mã SMD khi các dấu hiệu vật lý không khớp với các quy tắc số tiêu chuẩn. Các tài liệu tham khảo này liệt kê hàng nghìn mã, sơ đồ chân và kiểu gói gắn trên bề mặt trong các bảng tra cứu có tổ chức.

Tra cứu bảng dữ liệu của nhà sản xuất

Các nhà cung cấp khác nhau đôi khi in các dấu hiệu độc quyền trên một cuộn cảm smd tùy chỉnh . Tìm kiếm bảng dữ liệu chính thức của nhà sản xuất xác nhận các giá trị cuộn cảm smd chính xác, xếp hạng công suất hiện tại và kích thước gói vật lý. Luôn xác minh mã thành phần tùy chỉnh trước khi hàn các bộ phận thay thế vào mạch sản xuất trực tiếp.

Xác định cuộn cảm SMD không được đánh dấu

Các thành phần thu nhỏ thường thiếu các giá trị số được in trên bề mặt bên ngoài của chúng. Kỹ thuật viên dựa vào các đặc điểm vật lý, nhãn bảng và kiểm tra đồng hồ đo cơ bản để xác định cuộn cảm smd không được đánh dấu.

Đặc điểm gói vật lý

Kiểm tra trực quan cung cấp manh mối ngay lập tức về chức năng thành phần. Quan sát vật liệu bề mặt giúp công nhân phân loại chính xác các bộ phận chưa biết.

Dây quấn và xây dựng nhiều lớp

Các kỹ sư chia các thành phần thành các loại cuộn cảm smd riêng biệt dựa trên cấu trúc bên trong. Thiết kế dây quấn có các cuộn dây đồng có thể nhìn thấy được quấn quanh lõi trung tâm. Thiết kế nhiều lớp bao gồm các mẫu dây dẫn bên trong bên trong thân gốm hoặc ferrite. Các loại cuộn cảm smd khác nhau này phục vụ các ứng dụng lọc tiếng ồn hoặc lưu trữ năng lượng cụ thể trong các thiết bị điện tử hiện đại.

Sự khác biệt về màu sắc từ MLCC và Điện trở

Kỹ thuật viên phân biệt cuộn cảm với tụ gốm nhiều lớp bằng cách kiểm tra màu sắc thân bên ngoài. Cuộn cảm có thân ferrite màu xám đen hoặc đen. Tụ điện có màu nâu vàng hoặc nâu nhạt trên bề mặt bên ngoài của chúng.

Chẩn đoán vạn năng nhanh

Các thiết bị cầm tay cơ bản xác nhận danh tính thành phần trong vòng vài giây. Kiểm tra đồng hồ đo tách các bộ phận từ tính khỏi tụ điện và mạch hở.

Đo điện trở DC thấp (DCR)

Một kỹ thuật viên đặt đồng hồ vạn năng kỹ thuật số để đo điện trở trên các cực của thành phần. Một cuộn cảm có điện trở dòng điện một chiều (DCR) cực thấp. Đồng hồ thường đọc các giá trị dưới 5 ohms đối với các bộ phận nguồn tiêu chuẩn.

Kiểm tra tính liên tục và tụ điện mở

Đồng hồ vạn năng phát ra tiếng bíp trong quá trình kiểm tra tính liên tục trên cuộn cảm. Vòng dây bên trong liên tục truyền dòng điện tần số thấp một cách dễ dàng. Ngược lại, một tụ điện không bị hư hại sẽ chặn dòng điện một chiều và hiển thị số đọc mạch hở.

Mẹo chẩn đoán : Nếu một bộ phận có điện trở gần bằng 0 và duy trì dòng điện liên tục thì có thể bạn đang đo một cuộn cảm hoặc một hạt ferit chứ không phải một tụ điện.

Chỉ định tham chiếu PCB

Các lớp màn hình lụa của bảng mạch in cung cấp nhãn nhận dạng rõ ràng. Các ký hiệu văn bản được in trực tiếp bên cạnh các miếng đệm linh kiện hướng dẫn kỹ thuật viên trong quá trình sửa chữa.

Xác định người chỉ định "L"

Các nhà thiết kế dán nhãn cho các thành phần bảng bằng cách sử dụng tiền tố chữ và số được tiêu chuẩn hóa. Chữ "L" đặc biệt chỉ định một cuộn cảm tiêu chuẩn trên sơ đồ mạch và đường viền màn hình lụa.

Hạt Ferrite vs Cuộn cảm điện

Các nhà thiết kế mạch phân biệt cuộn cảm nguồn tiêu chuẩn với các hạt triệt tiêu tần số cao bằng cách đánh giá nhãn mạch. Bảng sau minh họa các mã chỉ định phổ biến được tìm thấy trên các cụm bảng mạch in:

Kỹ thuật viên xem xét các chỉ định này để chọn thành phần thay thế chính xác. Việc nhận biết nhãn PCB sẽ ngăn chặn việc lắp đặt không đúng cách các thành phần ferit vào đường dẫn của bộ lọc nguồn.

Cách kiểm tra cuộn cảm SMD

Thiết lập và thiết bị đo LCR

Kỹ thuật viên cần phần cứng chính xác để đánh giá chính xác các thông số linh kiện nhỏ. Thiết bị chuyên dụng ngăn ngừa nhiễu điện từ bên ngoài làm sai lệch các phép đo.

Dây đo Kelvin bốn dây

Kết nối Kelvin bốn dây cách ly điện trở dây dẫn thử nghiệm trong quá trình đo. Hai dây dẫn cung cấp dòng điện qua cuộn cảm smd , trong khi hai dây dẫn độc lập đo mức giảm điện thế. Cuộn sơ cấp của cuộn cảm yêu cầu tín hiệu kiểm tra sạch. Cấu hình bốn dây này giúp loại bỏ các lỗi điện trở tiếp xúc trên các linh kiện bo mạch nhỏ.

Loại bỏ ký sinh trùng đi lạc

Các thiết bị thử nghiệm đưa thêm điện trở, điện dung và điện cảm vào các vòng đo. Các kỹ sư sử dụng thiết bị kiểm tra chuyên dụng để cách ly các giá trị điện cảm smd nhỏ khỏi nhiễu nền:

Chọn tần suất kiểm tra

Điện cảm thay đổi trên các tần số tín hiệu hoạt động khác nhau. Kỹ thuật viên định cấu hình thiết bị kiểm tra để phù hợp với điều kiện mạch chính xác.

Phù hợp với các thông số bảng dữ liệu

Nhà sản xuất chỉ định các giá trị thành phần tiêu chuẩn ở tần số thử nghiệm cố định. Một cuộn cảm có điện kháng từ thay đổi ở các mức năng lượng khác nhau. Máy đo kiểm tra phải tạo ra tần số kích thích giống hệt được liệt kê trong tài liệu thành phần. Việc khớp các tham số này mang lại kết quả đọc chính xác cho mọi cuộn cảm smd được thử nghiệm.

Kiểm tra công suất và tần số cao

Các thành phần cuộn cảm cấp nguồn hoạt động ở điều kiện tần số thấp từ 100 kHz đến 3 MHz. Ngược lại, mạch RF yêu cầu kiểm tra tần số cao gần 100 MHz hoặc cao hơn. Mỗi cuộn cảm tần số cao hoạt động khác nhau tùy thuộc vào cấu trúc lõi. Việc chọn tần số kiểm tra thích hợp giúp các kỹ sư đánh giá hiệu suất của cuộn cảm cho các ứng dụng mục tiêu.

Quy trình hiệu chỉnh thiết bị cố định

Dây dẫn kiểm tra không được hiệu chuẩn gây ra lỗi đo lường. Một thiết lập thử nghiệm chính xác sẽ đo một cuộn cảm mà không có lỗi bù. Việc hiệu chuẩn sẽ loại bỏ các đặc tính vật lý còn sót lại khỏi dây dẫn của thiết bị đo.

Thực hiện hiệu chỉnh mở

Kỹ thuật viên thực hiện theo bốn bước có cấu trúc để hiệu chỉnh thiết bị một cách chính xác:

1. Đặt dải tần số đo và nguồn điện trên máy đo LCR để cho phép ổn định nhiệt bên trong.

2. Kiểm tra và làm sạch các cổng kiểm tra và thiết bị cố định để đảm bảo không có hư hỏng vật lý hoặc nhiễm bẩn trên chất điện môi hoặc dây dẫn.

3. Gắn chuẩn Mở tại mặt phẳng tham chiếu đo và thực hiện hiệu chuẩn Mở để đo và lưu trữ điện dung rò rỉ (thường là 0,05–0,2 pF).

4. Gắn chuẩn Ngắn tại cùng mặt phẳng tham chiếu và thực hiện hiệu chỉnh Ngắn để thu và ghi lại độ tự cảm dư (thường là 0,1–1 nH).

Thực hiện hiệu chuẩn ngắn

Thực hiện hiệu chuẩn ngắn hạn sẽ loại bỏ độ tự cảm chì dư. Kỹ thuật viên đặt một thanh nối ngắn bằng đồng nguyên khối ngang qua các điểm tiếp xúc của thiết bị kiểm tra. Hiệu chuẩn ngắn hạn bảo vệ cuộn cảm nhỏ khỏi các phép đo trở kháng sai. Bước này thiết lập đường cơ sở bằng 0 thực sự trước khi đo một cuộn cảm smd riêng lẻ. Hiệu chuẩn thích hợp đảm bảo số đọc có độ chính xác cao cho từng cuộn cảm.

Chẩn đoán điện nâng cao

Các kỹ sư thực hiện các thử nghiệm điện nâng cao để xác minh các bộ phận bên trong và ngăn ngừa lỗi mạch. Các quy trình này đánh giá cách thức hoạt động của một bộ phận từ tính dưới tải trọng vận hành thực tế.

Đo điện trở DC (DCR)

Kỹ thuật viên đo điện trở một chiều qua các cuộn dây đồng bên trong bằng máy đo chuyên dụng. Giá trị điện trở thấp hơn sẽ cải thiện tổng hiệu suất sử dụng năng lượng bên trong các tổ hợp điện tử.

Phát hiện quần short quấn vào nhau

Cách điện dây bên trong bị suy giảm dưới áp lực điện nghiêm trọng. Đoản mạch giữa các vòng cuộn dây bên trong làm giảm đáng kể độ tự cảm tổng thể. Kỹ thuật viên so sánh giá trị điện trở đo được với thông số kỹ thuật của cuộn cảm smd. Điện trở giảm đột ngột sẽ khiến cuộn dây bên trong bị hư hỏng ngay lập tức.

Hiệu ứng nhiệt độ trên DCR

Điện trở dây đồng tăng tự nhiên khi nhiệt độ hoạt động tăng. Các kỹ sư tính toán sự thay đổi điện trở nhiệt để ngăn ngừa tổn thất năng lượng trong nguồn điện. Phương trình sau đây dự đoán sự thay đổi điện trở dưới ứng suất nhiệt:

$$\text{DCR} {\text{new}} = \text{DCR} {25} \times [1 + 0,00393 \times (T_{\text{new}} - 25)]$$

Nhiệt độ cao làm tăng điện trở cuộn dây và giảm hiệu suất tổng thể của hệ thống trong thời gian hoạt động kéo dài.

Đánh giá yếu tố chất lượng (Q)

Hệ số Chất lượng đo lường mức độ hiệu quả của cuộn cảm smd lưu trữ năng lượng từ tính so với mức tổn thất năng lượng bên trong của nó. Giá trị Q cao hơn cho thấy thành phần hiệu quả hơn.

Đánh giá tổn thất cốt lõi

Lõi từ tiêu tán năng lượng thông qua hiện tượng trễ và dòng điện xoáy. Suy hao lõi thấp hơn duy trì cường độ tín hiệu mạnh trên các mạch tần số cao. Các kỹ sư lựa chọn vật liệu chất lượng cao để giảm thiểu sinh nhiệt trong quá trình vận hành hàng ngày.

Hiệu suất tần số cao

Mạch tần số vô tuyến phụ thuộc rất nhiều vào Hệ số chất lượng cao. Giá trị Q cao duy trì tín hiệu rõ ràng trên các ứng dụng không dây đòi hỏi khắt khe.

Kiểm tra độ bão hòa hiện tại và độ lệch

Dòng điện trực tiếp làm thay đổi hiệu suất từ ​​tính trong mạch chuyển đổi năng lượng. Hệ thống thử nghiệm áp dụng độ lệch dòng điện một chiều để đánh giá giới hạn bão hòa lõi.

Điện cảm cuộn khi có tải

Khi cuộn cảm nguồn SMD đạt đến dòng điện bão hòa DC ($I_{sat}$), giá trị điện cảm của nó sẽ giảm mạnh và đáng kể. Việc vượt quá dòng bão hòa DC sẽ gây ra một số ảnh hưởng tiêu cực đến hoạt động:

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

Mạch chuyển mạch nguồn yêu cầu thiết kế cuộn cảm smd mạnh mẽ với định mức dòng điện cao. Thay vào đó, mạng truyền thông RF ưu tiên các giá trị tần số tự cộng hưởng (SRF) và Hệ số chất lượng (Q) cao.

Các kỹ sư khám phá nhiều loại cuộn cảm smd khác nhau để đáp ứng các mục tiêu vận hành đa dạng này trên các ứng dụng tần số cao.

Phụ tùng thay thế tham khảo chéo

Việc thay thế các thành phần lỗi thời đòi hỏi phải cẩn thận hơn. Học cách chọn cuộn cảm smd để sửa chữa liên quan đến việc kết hợp kích thước dấu chân, bố cục miếng đệm và giới hạn nhiệt.

1. Xem lại các tham số biểu dữ liệu gốc, tập trung vào $I_{sat}$, $I_{rms}$ và DCR.

2. Xác nhận kích thước dấu chân để đảm bảo khả năng tương thích của miếng đệm.

3. So sánh các bộ phận ứng cử viên với phạm vi nhiệt độ vận hành mạch mục tiêu.

Hiểu cách chọn cuộn cảm smd bảo vệ mạch khỏi nhiễu và hỏng linh kiện trên các ứng dụng mật độ cao.

Kỹ thuật viên nắm vững chẩn đoán thành phần bằng cách đọc mã in, xác minh các đặc điểm vật lý của vỏ và kiểm tra các thông số từ tính bằng các thiết bị đã được hiệu chuẩn. Kỷ luật kiểm tra nghiêm ngặt yêu cầu loại bỏ ký sinh cố định trên máy đo LCR trước khi đo bất kỳ cuộn cảm smd có giá trị thấp nào. Các phép đo chính xác xác minh điện trở DC và xác nhận xếp hạng điện cảm ở tần số hoạt động tiêu chuẩn. Việc giữ cho bảng dữ liệu có thể truy cập được sẽ giúp đơn giản hóa việc lựa chọn cuộn cảm smd và hướng dẫn kỹ thuật viên cách chọn cuộn cảm smd để sửa chữa bo mạch thành công. Kỹ thuật viên chỉ thay thế cuộn cảm bị hỏng sau khi khớp các dấu chân vật lý, giới hạn dòng bão hòa và khả năng chịu nhiệt.

Câu hỏi thường gặp

Làm thế nào để một kỹ thuật viên xác định một cuộn cảm smd không có mã in?

Kỹ thuật viên kiểm tra màu sắc thân máy và đo điện trở DC thấp để xác định cuộn cảm smd . Thân than đen có điện trở gần bằng 0 biểu thị cuộn dây từ tính.

Mẹo chẩn đoán nhanh : Luôn kiểm tra nhãn in lụa PCB. Chữ "L" xác nhận cuộn dây từ tính tiêu chuẩn, trong khi "FB" biểu thị hạt ferit.

Chữ "R" có ý nghĩa gì trên vỏ linh kiện?

Chữ "R" biểu thị dấu thập phân cho các giá trị dưới 10 microhenries. Một cuộn cảm nhỏ được đánh dấu "4R7" cung cấp 4,7 microhenries. Định dạng ký hiệu này ngăn chặn việc đọc sai các dấu chấm thập phân nhỏ được in trong quá trình lắp ráp bảng tự động.

Điều gì xảy ra khi một cuộn cảm vượt quá dòng bão hòa của nó?

Khi một cuộn cảm vượt quá giới hạn dòng bão hòa, độ tự cảm của nó giảm nhanh chóng. Lõi từ bị nóng lên nhanh chóng, làm giảm hiệu suất sử dụng năng lượng tổng thể của mạch và có nguy cơ gây mất ổn định điện áp ngay lập tức.

Tại sao các kỹ sư sử dụng dây dẫn Kelvin bốn dây trong quá trình thử nghiệm?

Dây đo Kelvin bốn dây cách ly điện trở của dây thử nghiệm trong các phép đo có độ chính xác cao. Hai dây dẫn cung cấp dòng điện, trong khi hai dây dẫn độc lập đo lường mức giảm điện thế. Thiết lập này giúp loại bỏ các lỗi điện trở tiếp xúc trên các bộ phận bo mạch nhỏ.

Cuộn cảm khác với hạt ferrite như thế nào?

Một cuộn cảm lưu trữ năng lượng từ tính để lọc tín hiệu tần số thấp hoặc điều chỉnh điện áp đầu ra. Hạt ferrite tiêu tán tiếng ồn tần số cao trực tiếp dưới dạng năng lượng nhiệt. Màn hình lụa PCB đánh dấu các hạt bằng "FB" thay vì "L".

Chữ "K" thể hiện sự khoan dung nào?

Hậu tố chữ in hoa "K" chỉ định giới hạn dung sai ±10%. Một cuộn cảm được đánh dấu "100K" nằm trong khoảng từ 9,0 đến 11,0 microhenries trong quá trình hoạt động mạch bình thường.

Tại sao mạch tần số cao đòi hỏi các bộ phận dung sai chặt chẽ?

Một cuộn cảm tần số cao đòi hỏi hoạt động điện chính xác. Xếp hạng dung sai chặt chẽ bảo vệ các mạng lọc nhạy cảm khỏi sự thay đổi tần số không mong muốn, đảm bảo truyền tín hiệu ổn định trên các ứng dụng không dây hiện đại.
