Tại sao dung sai cuộn cảm vòng màu và DCR lại quan trọng đối với PCB của bạn

Dung sai và DCR rất quan trọng vì chúng ảnh hưởng trực tiếp đến độ chính xác, hiệu suất và độ tin cậy của mạch trong quá trình lắp ráp PCB. Một cuộn cảm vòng màu phục vụ cho các mạch lọc, điều chỉnh và cấp nguồn. Những cuộn cảm này không thể thay thế cho nhau. Một cuộn cảm có giá trị lỏng sẽ làm thay đổi đáp ứng tần số. Một cuộn cảm có DCR cao sẽ lãng phí điện năng dưới dạng nhiệt. Những cuộn cảm như vậy gây ra hiện tượng méo tín hiệu, quá nhiệt và khiến các cụm lắp ráp bị hỏng. Mỗi cuộn cảm trên bo mạch phải đáp ứng thông số kỹ thuật định mức của nó. Các nhà thiết kế bỏ qua các thông số kỹ thuật của cuộn cảm có nguy cơ phải làm lại tốn kém và hiệu suất không ổn định. Sự lựa chọn cuộn cảm phù hợp sẽ ngăn ngừa những hư hỏng này. Nó giữ cho mạch ổn định và hiệu quả. Lựa chọn phù hợp luôn bắt đầu bằng việc hiểu cả hai tham số.

Khái niệm cơ bản về dung sai và điện cảm của vòng màu

Dung sai điện cảm có nghĩa là gì

Dung sai điện cảm mô tả sự thay đổi cho phép so với giá trị điện cảm danh nghĩa. Các nhà sản xuất thể hiện sự thay đổi này dưới dạng phần trăm. Một cuộn cảm 100 µH với dung sai ±10% có thể đo ở bất kỳ đâu từ 90 µH đến 110 µH. Phạm vi này ảnh hưởng đến cách thành phần hoạt động trong mạch.

Dung sai chặt chẽ tốn nhiều chi phí hơn để sản xuất. Sự khoan dung lỏng lẻo sẽ tiết kiệm tiền nhưng gây ra sự không chắc chắn. Các nhà thiết kế phải cân nhắc những sự đánh đổi này cho từng ứng dụng.

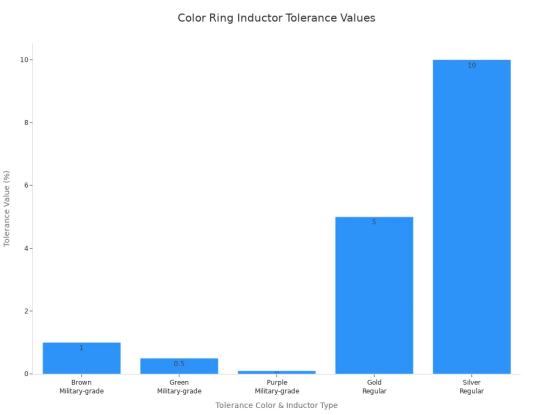

Phân loại dung sai phổ biến bao gồm M (±20%) và N (±30%). Các mã này xuất hiện trên bảng dữ liệu và nhãn thành phần. Cuộn cảm cấp quân sự đạt được dung sai chặt chẽ hơn nhiều. Màu nâu biểu thị ±1%, màu xanh lá cây biểu thị ±0,5% và màu tím biểu thị ±0,1%. Cuộn cảm thông thường sử dụng vàng cho ±5% và bạc cho ±10%.

Dòng sản phẩm Cuộn cảm vòng màu của Gujing , bao gồm các mẫu DLGA0510 và DLGA0410, thể hiện khả năng kiểm soát dung sai nhất quán giữa các lô sản xuất. Những cuộn cảm xuyên lỗ này phù hợp với các nhiệm vụ lọc, lưu trữ năng lượng và xử lý tín hiệu.

Đọc dải và mã dung sai

Một dãy dải mã màu cho biết giá trị điện cảm và dung sai trên thân linh kiện. Phương pháp đọc phụ thuộc vào số lượng băng tần.

Đối với cuộn cảm bốn dải, hai dải đầu tiên là các chữ số có nghĩa, dải thứ ba là hệ số nhân và dải thứ tư biểu thị dung sai. Đối với cuộn cảm năm dải, ba dải đầu tiên là các chữ số có nghĩa, dải thứ tư là hệ số nhân và dải thứ năm biểu thị dung sai.

Hãy xem xét ví dụ về bốn dải: vàng (4), tím (7), đỏ (×100), vàng (5%). Điều này mang lại 47 × 100 = 4700 µH với sai số 5%. Ví dụ về 5 dải: đỏ (2), tím (7), đen (0), nâu (×10), vàng (5%). Điều này mang lại 270 × 10 = 2700 µH với sai số 5%.

Bảng dưới đây tóm tắt mã màu dung sai để tham khảo nhanh.

Đọc các dải màu một cách chính xác sẽ ngăn ngừa lỗi lắp ráp. Dải dung sai đọc sai sẽ gửi sai cuộn cảm đến dây chuyền sản xuất.

Dung sai ảnh hưởng đến hiệu suất mạch như thế nào

Lọc và điều chỉnh độ chính xác

Giá trị điện cảm và dung sai định hình đáp ứng tần số của mọi mạch lọc và điều chỉnh. Bộ lọc truyền hoặc chặn tín hiệu ở tần số cụ thể. Hành vi đó phụ thuộc vào độ tự cảm chính xác trong mạch. Khi giá trị thực tế lệch khỏi điện cảm danh định, tần số cắt sẽ di chuyển theo giá trị đó. Một mạch điều chỉnh hoạt động theo cách tương tự. Điểm cộng hưởng dịch chuyển và mạch không còn hoạt động như thiết kế nữa.

Tần số cộng hưởng phụ thuộc vào cả độ tự cảm và điện dung. Bất kỳ lỗi nào trong một trong hai thành phần đều sẽ di chuyển điểm cộng hưởng. Tụ điện thường thay đổi khoảng ±5% đến ±20%. Cuộn cảm thường thay đổi từ ± 10% trở lên. Những sai lệch này kết hợp lại. Sự cộng hưởng thực tế có thể cách xa giá trị dự định vài phần trăm. Các linh kiện chính xác hoặc điều chỉnh sau lắp ráp sẽ giải quyết được vấn đề này. Không có chúng, mạch sẽ trôi đi.

Một ví dụ thực tế cho thấy quy mô của vấn đề. Bộ tạo dao động 1 MHz được chế tạo với các thành phần ±10% có thể dao động trong khoảng từ 950 kHz đến 1050 kHz. Hệ thống thông tin liên lạc thường cần độ chính xác ở mức kilohertz. Sự sai lệch này là không thể chấp nhận được ở đó. Các thiết kế RF chính xác thường bao gồm các thành phần điều chỉnh có thể điều chỉnh để bù lại. Hiệu ứng nhiệt độ làm cho vấn đề tồi tệ hơn. Cuộn cảm lõi Ferrite thay đổi độ thấm theo nhiệt độ. Điện trở ký sinh trong cuộn cảm và điện trở nối tiếp tương đương trong tụ điện làm giảm hệ số chất lượng Q ở tần số cao hơn. Sự giảm đó có thể làm thay đổi tần số cộng hưởng hơn nữa.

Sự khoan dung chặt chẽ hơn sẽ giúp ích, nhưng nó phải trả giá. Trong cuộn cảm RF, dung sai từ ±2% đến ±5% trở nên khó đạt được khi kích thước thành phần giảm. Hạn chế này ảnh hưởng đến năng suất sản xuất và làm giảm tính ổn định của hiệu suất. Nó cũng ảnh hưởng đến mức độ chính xác mà các kỹ sư có thể điều chỉnh các mạch cộng hưởng.

Rủi ro về năng suất và sự không phù hợp

Sự không phù hợp về dung sai tạo ra các vấn đề thực sự trên dây chuyền sản xuất. Hai cuộn cảm từ cùng một lô có thể nằm ở hai đầu đối diện trong phạm vi dung sai của chúng. Một mạch hoạt động. Lần tiếp theo thất bại. Sự không nhất quán này làm tăng tỷ lệ làm lại và phế liệu.

Cuộn cảm vòng màu có dải dung sai lỏng lẻo làm cho nguy cơ này trở nên tồi tệ hơn. Dải này cho người lắp ráp biết phạm vi định mức chứ không phải giá trị thực của bộ phận cụ thể đó. Một bo mạch có các cuộn cảm không khớp có thể vượt qua bài kiểm tra chức năng trên một bộ phận và không đạt ở bộ phận khác. Sau đó, các kỹ sư dành thời gian gỡ lỗi một vấn đề bắt nguồn từ sự biến đổi của thành phần chứ không phải lỗi thiết kế.

Dung sai phù hợp với ứng dụng sẽ làm giảm những rủi ro này. Mạch điều chỉnh cần dung sai chặt chẽ. Mạch lọc thường chấp nhận dung sai lỏng lẻo hơn. Các nhà thiết kế kiểm tra dải dung sai so với yêu cầu của mạch sẽ phát hiện ra những điểm không khớp trước khi bắt đầu sản xuất. Bước này bảo vệ năng suất lắp ráp và giữ cho hoạt động của mạch nhất quán trên mọi thiết bị.

Hiệu ứng DCR đối với tổn thất và hiệu suất điện năng

DCR, Nhiệt độ và Xếp hạng hiện tại

DCR là điện trở DC của cuộn dây cảm ứng. Điện trở này đến từ dây đồng bên trong linh kiện. DCR thấp giúp giảm thiểu tổn thất điện năng và sưởi ấm bên trong. Mối quan hệ tuân theo một quy tắc đơn giản: công suất tiêu tán bằng điện trở bình phương hiện tại. Ngay cả điện trở cuộn dây vài miliohm cũng có thể tạo ra nhiệt lượng đáng kể khi cuộn cảm mang hàng chục hoặc hàng trăm ampe. Sự mất mát tăng theo bình phương của dòng điện.

DCR cao hơn có nghĩa là nhiều nhiệt hơn. Nhiều nhiệt hơn làm giảm mức đánh giá dòng điện an toàn. Người thiết kế đẩy cuộn cảm vòng màu vượt quá dòng điện định mức cho phép của nó có thể gây ra hiện tượng sinh nhiệt, bão hòa từ và giảm hiệu suất. Thành phần này có thể bị lỗi. Để có hiệu suất đáng tin cậy, các kỹ sư phải xem xét dòng điện bão hòa, độ tăng nhiệt độ và vật liệu lõi cuộn cảm khi so sánh cuộn cảm nguồn với bộ chuyển đổi tăng áp hoặc tăng áp.

Kích thước thành phần đóng một vai trò quan trọng ở đây. Kích thước cuộn cảm SMD xác định DCR, định mức dòng điện, khoảng không bão hòa và quản lý nhiệt. Một gói nhỏ hơn không thể tản nhiệt hiệu quả. Nó cũng giới hạn diện tích mặt cắt ngang của cuộn dây. Cuộn dây phẳng cải thiện mật độ đóng gói dây dẫn. Thiết kế này cho phép diện tích mặt cắt dây dẫn lớn hơn hoặc cuộn dây nhỏ gọn hơn đối với một thiết kế nhất định. Kết quả là DCR thấp hơn và giảm tổn thất dẫn truyền. Những lợi ích này quan trọng nhất ở dòng điện cao vì tổn hao dẫn điện tỉ lệ với bình phương dòng điện.

Các kỹ sư nên xem xét DCR nóng, không chỉ DCR ở nhiệt độ phòng. DCR phụ thuộc vào nhiệt độ tăng lên khi bộ phận nóng lên trong quá trình hoạt động. Sự gia tăng này làm tăng thêm tổn thất. Cơ chế giảm tổn thất thường hiệu quả hơn việc cố gắng loại bỏ nhiệt sau khi nó được tạo ra. Điện trở thấp hơn có thể hỗ trợ định mức dòng nhiệt cao hơn trong một kích thước gói nhất định. Cải tiến này chỉ đúng khi các yêu cầu về độ bão hòa, mức tăng nhiệt độ, bố cục PCB và làm mát cũng được đáp ứng.

Cấu trúc băng đúc của Gujing trong dòng DLGA mang lại tổn thất lõi thấp và hoạt động đáng tin cậy trong điều kiện làm việc liên tục. Thiết kế băng đúc giúp nâng cao hiệu quả lắp ráp và hỗ trợ sản xuất tự động.

Hiệu quả trong thiết kế cung cấp điện

DCR trực tiếp điều khiển tổn hao dẫn điện DC trong từ tính của nguồn điện. Giảm thiểu DCR là mục tiêu thiết kế quan trọng đối với bất kỳ bộ chuyển đổi hiệu quả nào. Tuy nhiên, DCR không phải là nguồn gây tổn thất duy nhất. Tổn hao ở cuộn dây xoay chiều phụ thuộc vào tần số do hiệu ứng bề mặt và vùng lân cận cũng góp phần làm tăng nhiệt độ. Dòng điện xoáy từ trường diềm và trường rò rỉ làm tăng thêm tổn thất. Mất lõi thêm một lớp khác. Mức độ nghiêm trọng của những tổn thất này phụ thuộc vào tần số chuyển mạch, dạng sóng dòng điện, hình học dây dẫn, phân bố trường, hình học khe hở, vật liệu lõi và dao động từ thông.

Khi độ tự cảm tăng, tổn thất dòng điện tối đa ở bóng bán dẫn chuyển mạch giảm xuống. Sự thay đổi này nâng cao hiệu quả. Tuy nhiên, độ tự cảm cao hơn có thể làm tăng tổn thất từ ​​điện trở DC của cuộn dây và làm giảm hiệu suất. Các nhà thiết kế phải cân bằng những hiệu ứng cạnh tranh này.

Tối ưu hóa DCR phải được cân bằng với tổn thất cuộn dây AC, tổn thất lõi, biên độ bão hòa và cấu trúc nhiệt. Thiết kế từ tính phải bao gồm dòng nhiệt qua cuộn dây, lõi, đế, đồng PCB, luồng không khí và đường dẫn tản nhiệt tùy chọn. Thiết kế cuộn cảm dòng điện cao là một vấn đề thiết kế nhiệt cũng giống như một vấn đề thiết kế từ tính. Cuộn dây và gói xác định xem thành phần có thể chịu được dòng điện liên tục trong vỏ cuối cùng hay không.

Các kỹ sư nên kiểm tra đường cong điện cảm so với dòng điện một chiều và đường cong điện cảm so với dòng điện trong quá trình lựa chọn. Những đường cong này cho thấy độ tự cảm giảm theo độ lệch DC. Tỷ lệ phần trăm giảm độ tự cảm cho biết thành phần bị mất bao nhiêu khi dòng điện hoạt động. Các nhà thiết kế cũng nên kiểm tra các đường cong phân cực DC để biết trạng thái bão hòa. Việc xem xét cẩn thận dòng điện gợn, dòng điện cực đại và dòng điện RMS đảm bảo cuộn cảm đáp ứng nhu cầu của ứng dụng. Các gợn sóng hiện tại ảnh hưởng đến sự mất mát lõi và sự nóng lên. Lựa chọn phù hợp sẽ ngăn ngừa mất hiệu suất và giữ cho nguồn điện ổn định.

Hậu quả của việc bỏ qua dung sai và DCR

Biến dạng tín hiệu và mất ổn định

Dung sai ngoài thông số kỹ thuật gây ra hiện tượng méo tín hiệu, lệch pha và mất ổn định mạch. Một cuộn cảm có giá trị nằm ngoài phạm vi định mức của nó sẽ làm thay đổi đáp ứng tần số của mạch. Bộ lọc không còn chặn tần số chính xác nữa. Mạch điều chỉnh trôi ra khỏi điểm cộng hưởng mục tiêu của chúng. Kết quả là chất lượng tín hiệu bị suy giảm và hành vi không thể đoán trước.

Dải dung sai lỏng lẻo gây ra sự không chắc chắn cho mọi đơn vị được chế tạo. Một bảng có thể hoạt động hoàn hảo. Việc tiếp theo có thể thất bại. Biến thể này buộc các kỹ sư phải dành thời gian để gỡ lỗi các vấn đề xuất phát từ sự không nhất quán của thành phần chứ không phải lỗi thiết kế. Kiểm soát dung sai chặt chẽ ngăn ngừa những vấn đề này. Nó giữ cho hoạt động của mạch ổn định trong mọi hoạt động sản xuất.

Chi phí quá nóng và làm lại

DCR quá mức dẫn đến quá nhiệt, hỏng linh kiện và làm lại tốn kém trong quá trình lắp ráp PCB. Để đạt được độ tự cảm cao hơn, các nhà sản xuất thường sử dụng dây mỏng hơn hoặc nhiều vòng quấn hơn. Lựa chọn thiết kế này nâng cao điện trở DC của cuộn cảm. DCR tăng cao làm tăng tổn thất đồng, đặc biệt là tổn thất I2R. Tổn hao I2R tăng lên khiến cuộn cảm bị quá nhiệt nghiêm trọng. Quá nhiệt này cũng làm giảm hiệu suất mạch tổng thể.

DCR phụ thuộc vào nhiệt độ làm cho vấn đề trở nên tồi tệ hơn. Khi bộ phận này nóng lên trong quá trình hoạt động, điện trở của nó sẽ tăng thêm. Sự gia tăng này làm tăng tổn thất nhiều hơn. Một nhà thiết kế bỏ qua hiệu ứng này có thể chỉ định một cuộn cảm hoạt động trên băng ghế nhưng không hoạt động tại hiện trường. Thành phần này có thể vượt quá định mức hiện tại và bị hư hỏng vĩnh viễn. Việc thay thế các bộ phận bị hỏng sẽ làm tăng thêm chi phí và trì hoãn sản xuất.

Các chứng chỉ IATF 16949 và ISO 9001 của Gijing cũng như khả năng truy xuất nguồn gốc toàn bộ quy trình giúp ngăn ngừa những vấn đề này. Các hệ thống này đảm bảo mọi cuộn cảm đều đáp ứng các thông số kỹ thuật định mức trước khi xuất xưởng. Kiểm tra chất lượng nghiêm ngặt sẽ phát hiện các bộ phận không đạt tiêu chuẩn trước khi chúng được đưa vào dây chuyền lắp ráp. Sự bảo vệ này làm giảm việc làm lại, phế liệu và lỗi tại hiện trường. Các nhà thiết kế lấy nguồn từ các nhà cung cấp được chứng nhận sẽ tránh được các chi phí tiềm ẩn do các thành phần không nhất quán.

Chọn cuộn cảm vòng màu cho lắp ráp PCB

Dung sai phù hợp với nhu cầu ứng dụng

Yêu cầu về dung sai thay đổi tùy theo chức năng của mạch. Các mạch điều chỉnh yêu cầu dung sai chặt chẽ vì độ tự cảm nhỏ sẽ làm dịch chuyển các thùng cộng hưởng. Cuộn cảm vòng màu ±5% phù hợp với các ứng dụng chính xác này. Mạch lọc chấp nhận các giá trị lỏng lẻo hơn. Phần ±10% hoặc ±20% thường hoạt động tốt ở đó. Các nhà thiết kế nên điều chỉnh dải dung sai phù hợp với độ nhạy của mạch. Bước này ngăn ngừa chi phí không cần thiết và đảm bảo hiệu suất đáng tin cậy.

Giá trị điện cảm danh nghĩa hướng dẫn lựa chọn ban đầu. Sau đó, các kỹ sư xác minh rằng phạm vi dung sai nằm trong giới hạn chấp nhận được đối với ứng dụng. Bể cộng hưởng được thiết kế cho 100 µH có thể chấp nhận 95 µH đến 105 µH. Cuộn cảm ±5% đáp ứng được nhu cầu này. Một phần ±20% thì không. Kiểm tra dung sai so với các yêu cầu của mạch trước khi hoàn thiện danh mục vật liệu giúp tiết kiệm việc làm lại và bảo vệ năng suất lắp ráp.

Chọn DCR và xếp hạng hiện tại

Lựa chọn DCR liên quan đến sự đánh đổi. Điện trở dc thấp hơn đòi hỏi dây dày hơn. Sự lựa chọn này làm tăng kích thước và chi phí gói hàng. Ở tần số chuyển mạch cao hơn, điện trở AC có thể đạt tới 1,5 đến 3 lần giá trị DC. Tổn thất cốt lõi cũng tăng theo tần số. Nhà thiết kế phải đánh giá các yếu tố này cùng nhau.

Đánh giá hiện tại đòi hỏi phải chú ý đến một số thông số. Định mức dòng nhiệt khác với định mức dòng bão hòa. Các kỹ sư nên xác minh cả hai. Quy tắc thiết kế chung làm giảm dòng điện bão hòa xuống 25% so với dòng điện đỉnh trong trường hợp xấu nhất khi nhiệt độ môi trường xung quanh duy trì dưới 50°C. Trên 70°C, giảm 35%. Dòng điện một chiều gây tổn hao cuộn dây. Dòng điện gợn sóng làm tăng thêm tổn thất AC. Dòng điện rms xác định tổng nhiệt độ.

Một ví dụ thực tế cho thấy tại sao các điều kiện của biểu dữ liệu lại quan trọng. Bộ chuyển đổi Buck 12V sang 3,3V/5A sử dụng cuộn cảm 10µH định mức ở dòng bão hòa 5,2A và DCR 28mΩ. Bộ phận này chạy ở nhiệt độ 78°C trong khi bo mạch vẫn ở nhiệt độ 45°C. Suy hao lõi ở tần số 500kHz đạt 340mW, gần gấp ba lần giá trị bảng dữ liệu. Việc chuyển sang dòng điện bão hòa 10µH, 6,5A, cuộn cảm DCR 18mΩ với lõi composite giúp giảm tổn thất và giảm nhiệt độ xuống 52°C.

Gujing cung cấp các dịch vụ OEM/ODM được hỗ trợ bởi hơn 20.000 công thức lõi từ. Công ty cung cấp khả năng tùy chỉnh cho các giá trị điện cảm, kích thước hoặc hiệu suất điện cụ thể. Những cuộn cảm này hỗ trợ lắp ráp PCB hiệu quả trên nhiều ứng dụng.
Dung sai định hình độ chính xác của mạch và năng suất lắp ráp. DCR định hình hiệu quả và hiệu suất nhiệt. Các nhà thiết kế phải xác minh cuộn cảm phù hợp với nhu cầu ứng dụng trước khi hoàn thiện bảng kê vật liệu. Kiểm tra xem giá trị điện cảm có khớp với tính toán bảng dữ liệu IC hay không. Xác nhận dòng bão hòa vượt quá dòng đỉnh ít nhất 30%. Xác nhận dòng nhiệt vượt quá dòng tải liên tục ít nhất 20%. Chọn DCR thấp nhất được phép theo ngân sách và quy mô. Xác minh tần số tự cộng hưởng vẫn cao hơn tần số hoạt động. Mỗi cuộn cảm phải vừa với diện tích pcb và tản nhiệt đúng cách. Cân bằng hiệu suất với chi phí và tính sẵn có. Một cuộn cảm được lựa chọn tốt sẽ giữ cho pcb ổn định, hiệu quả và đáng tin cậy trong mọi hoạt động sản xuất.
