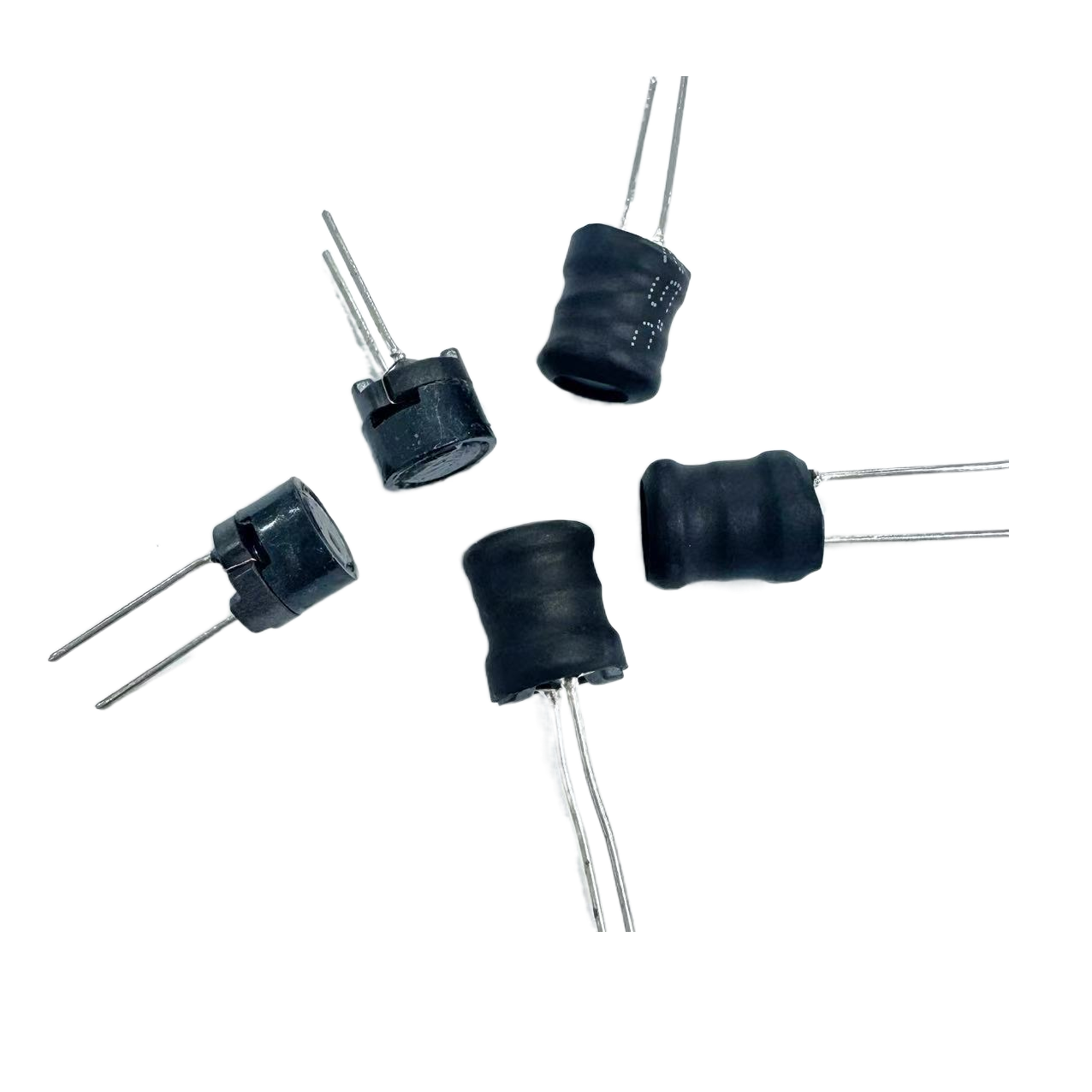

Tại sao cuộn cảm hình chữ I luôn bị lệch? 90% vấn đề nằm ở sự vừa khít giữa tay áo và ghim

Cuộn cảm hình chữ I có vẻ như là loại cơ bản và ngắn gọn nhất trong linh kiện điện tử, nhưng chúng ẩn mật khẩu chính quyết định độ ổn định của sản phẩm - chỉ riêng phần vỏ bao gồm nhiều chi tiết như chứng nhận an toàn, hiệu suất chống cháy và độ phẳng của phích cắm. Một sơ suất nhỏ có thể dẫn đến hỏng sản phẩm, làm lại hàng loạt và thậm chí ảnh hưởng đến tuổi thọ của thiết bị đầu cuối. Là một nhà sản xuất chuyên nghiệp chuyên nghiên cứu và phát triển, sản xuất và ứng dụng cuộn cảm trong 23 năm, Suzhou Gujing Electronics đã dần phát triển từ OEM thành một doanh nghiệp dựa trên công nghệ tích hợp nghiên cứu và phát triển, sản xuất và bán hàng. Với kinh nghiệm phong phú trong ngành, tiêu chuẩn quy trình nghiêm ngặt và giải pháp tùy chỉnh, nó giải quyết các vấn đề khác nhau về ống bọc cảm ứng hình chữ I cho khách hàng và diễn giải "chi tiết quyết định thành công hay thất bại" bằng sức mạnh chuyên môn.

Gujing Electronics đã phát triển sâu rộng trong 23 năm, từ ban đầu là gia công cho các thương hiệu nước ngoài nổi tiếng, đến nay xây dựng thương hiệu riêng và mở rộng ra thị trường toàn cầu. Nó đã tích lũy kinh nghiệm sản xuất trưởng thành và đội ngũ kỹ thuật chuyên nghiệp, đồng thời đã xây dựng một hệ thống kiểm soát chất lượng toàn chuỗi từ lựa chọn nguyên liệu đến phân phối thành phẩm. Thông qua chứng nhận cấp ô tô IATF16949 và chứng nhận hệ thống ISO9001, tỷ lệ lỗi sản phẩm được kiểm soát dưới 0,3%. Dựa vào hơn 20000 dự trữ công thức bột từ tính và dây chuyền sản xuất hoàn toàn tự động, nó cung cấp sự đảm bảo chắc chắn cho đầu ra chất lượng cao của ống bọc cảm ứng hình chữ I và có thể cung cấp các dịch vụ kỹ thuật toàn diện từ thiết kế giải pháp, lựa chọn chính xác đến ứng dụng đầu cuối cho khách hàng trong nhiều lĩnh vực như phương tiện sử dụng năng lượng mới, năng lượng quang điện, y tế và nhà thông minh.

Dựa trên nhiều năm kinh nghiệm thực tế, Gujing Electronics đã tóm tắt bốn biện pháp phòng ngừa cốt lõi cho ống bọc cảm ứng hình chữ I, mỗi biện pháp phòng ngừa đều kết hợp các ưu điểm và giải pháp quy trình riêng, giúp khách hàng tránh được rủi ro trong sản xuất và ứng dụng một cách hiệu quả:

1. Kiểm soát chặt chẽ độ dài của ống bọc (quan trọng nhất) : Nếu ống bọc quá dài sẽ ép vào bo mạch PCB, khiến cuộn cảm bị nghiêng, nghiêng; Nếu quá ngắn, khả năng cách nhiệt sẽ không đủ, dễ gây ra nguy cơ cháy nổ, đây là điểm chung của nhiều nhà sản xuất. Với khả năng tùy chỉnh linh hoạt mạnh mẽ, Gujing Electronics từ bỏ chế độ sản xuất chung và có thể tùy chỉnh chính xác độ dài của ống bọc theo độ dày bảng và khoảng cách miếng hàn của khách hàng. Dựa vào 36 điều khiển quy trình chính xác, dung sai chiều dài được kiểm soát chặt chẽ trong phạm vi ± 0,5 mm, đảm bảo rằng đầu dưới của ống bọc vừa khít hoặc tách ra khỏi bảng, giải quyết hoàn toàn các vấn đề về tấm trên cùng của cuộn cảm và tấm rocker. So với hoạt động sản xuất rộng rãi của các nhà sản xuất thông thường trong ngành, các dịch vụ tùy chỉnh của Gujing phù hợp hơn với kịch bản ứng dụng thực tế của khách hàng, giảm chi phí làm lại từ nguồn.

2. Đường kính trong của ống bọc và đường kính ngoài của lõi từ phải khớp chính xác : nếu đường kính trong quá lỏng, cuộn cảm sẽ lắc trái phải hoặc nghiêng khi lắp bảng; Nếu quá chặt, khó có thể luồn ống bọc bằng tay, dễ làm xước sơn và ảnh hưởng đến hiệu suất điện của cuộn cảm. Gujing Electronics tham gia sâu vào nghiên cứu về vật liệu lõi từ và kích thước phù hợp, đồng thời đã thiết lập mối quan hệ hợp tác sâu sắc với 11 nhà sản xuất lõi từ nổi tiếng trong nước để hình thành các tiêu chuẩn sản xuất tiêu chuẩn - đường kính trong lớn hơn 0,3-0,5mm so với đường kính ngoài của lõi từ. Tỷ lệ vàng này đã được kiểm chứng qua hàng nghìn thao tác thực tế, đảm bảo ống bọc dễ lắp đặt và không bị rung lắc hoặc xoay sau khi lắp đặt. Kết hợp với thiết bị xâu chuỗi hoàn toàn tự động, nó cải thiện đáng kể hiệu quả sản xuất đồng thời tránh được các lỗi do vận hành thủ công.

3. Chất liệu ưa thích cho ống bọc là loại "độ cứng cao", loại bỏ các mối nguy hiểm từ vật liệu mềm: PVC mềm và ống co nhiệt kém dễ bị biến dạng khi bị căng thẳng, và độ tự cảm chắc chắn sẽ trở nên mềm và cong sau khi lắp bảng, gây khó khăn để vượt qua chứng nhận UL và không thể đáp ứng các yêu cầu về khả năng chống cháy và chịu nhiệt độ cao của thiết bị cao cấp. Gujing Electronics tuân thủ tiêu chuẩn chất lượng và ưu tiên sử dụng ống bọc nhựa PVC cứng chịu nhiệt độ cao được chứng nhận UL. Độ cứng của vật liệu đáp ứng tiêu chuẩn và không chỉ có thể hỗ trợ vị trí thẳng đứng tự nhiên của bảng cắm điện cảm mà còn có đặc tính cách nhiệt và chống cháy tuyệt vời. Nó có thể thích ứng với môi trường khắc nghiệt -40oC ~ 125oC, với độ lệch thông số <0,5%, đáp ứng hoàn hảo các yêu cầu an toàn của nhiều thiết bị cao cấp khác nhau. Đây cũng là một trong những lý do cốt lõi giúp sản phẩm của Gujing có thể được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và được khách hàng quốc tế công nhận.

4. Góc tạo chốt được tiêu chuẩn hóa và đối xứng, cần chú ý đến từng chi tiết để tránh bị lệch: Nhiều khách hàng lầm tưởng rằng độ lệch điện cảm là do ống bọc có vấn đề, nhưng trên thực tế, nguyên nhân chủ yếu là do tạo hình chốt không chuẩn - một chân dài và một chân ngắn, hai chân có góc mở không nhất quán và các chân không song song, tất cả đều có thể khiến plug-in nghiêng về phía sau. Gujing Electronics sử dụng khuôn đúc hoàn toàn tự động để đục lỗ đồng đều các chân, kiểm soát chặt chẽ chiều dài, khoảng cách và góc của các chân để đảm bảo hai chân song song, có chiều dài bằng nhau và có khoảng cách tiêu chuẩn, giải quyết cơ bản vấn đề lệch điện cảm. Đồng thời, dựa vào công nghệ kiểm tra trực quan AI, từng lô ghim đều được kiểm tra chính xác để ngăn chặn sản phẩm không đạt tiêu chuẩn chảy sang quy trình tiếp theo.

Là đối tác đáng tin cậy trong ngành cuộn cảm, Gujing Electronics không chỉ tập trung vào việc kiểm soát các chi tiết của vỏ mà còn cung cấp các giải pháp độc quyền cho các vấn đề ứng dụng của cuộn cảm hình chữ I mà khách hàng gặp phải. Cho dù đó là thử nghiệm dẫn điện EMC không đáp ứng tiêu chuẩn, việc lựa chọn và thích ứng cuộn cảm khó khăn hay hiệu quả sản xuất hàng loạt thấp, đội ngũ kỹ thuật chuyên nghiệp của Gujing đều có thể phản hồi nhanh chóng. Với 23 năm kinh nghiệm trong ngành và nền tảng kỹ thuật phong phú, Gujing có thể xác định chính xác các vấn đề và tối ưu hóa giải pháp, giống như giải quyết các vấn đề dẫn điện DC-DC cho khách hàng và tùy chỉnh các giải pháp cuộn cảm hình chữ I cho bộ thu tín hiệu cáp, tăng thêm sức mạnh cho khách hàng.

Ẩn mình như thung lũng, bước đi trên cảnh núi cao. Gujing Electronics luôn tuân thủ triết lý kinh doanh "quản lý liêm chính, chất lượng chuyên nghiệp và dịch vụ hạng nhất", dựa trên 23 năm tích lũy trong ngành, được hỗ trợ bởi tay nghề nghiêm ngặt và tập trung vào các dịch vụ tùy chỉnh. Mọi chi tiết đều được chú trọng đến mức tối đa, khiến cuộn cảm hình chữ I tưởng chừng đơn giản trở thành sự đảm bảo chắc chắn cho hoạt động ổn định của sản phẩm cuối cùng. Trong tương lai, Gujing sẽ tiếp tục phát triển sâu rộng lĩnh vực cuộn cảm, tăng cường phát triển phối hợp bán hàng nội bộ và bên ngoài, sử dụng các sản phẩm chất lượng cao hơn và các giải pháp chuyên nghiệp hơn để giúp nhiều khách hàng nâng cấp sản phẩm hơn và cùng xây dựng một mô hình phát triển chất lượng cao mới trong ngành linh kiện điện tử.
