Hướng dẫn đầy đủ về cuộn cảm chế độ chung để khử nhiễu EMI

Jul 03, 2026Lượt xem: 82

Khi các hệ thống điện tử tiếp tục trở nên nhỏ hơn, nhanh hơn và tích hợp nhiều hơn, nhiễu điện từ (EMI) đã trở thành một trong những thách thức phổ biến nhất mà các kỹ sư phần cứng phải đối mặt. Cho dù thiết kế thiết bị tự động hóa công nghiệp, nguồn điện chuyển mạch, hệ thống sạc xe điện, thiết bị liên lạc hay bộ chuyển đổi năng lượng tái tạo, các kỹ sư đều phải đảm bảo rằng tiếng ồn điện không mong muốn không ảnh hưởng đến hiệu suất hệ thống hoặc ngăn sản phẩm đáp ứng các yêu cầu tuân thủ EMC.

Trong số nhiều thành phần thụ động được sử dụng để kiểm soát tiếng ồn, Cuộn cảm chế độ chung đóng một vai trò thiết yếu. Bằng cách triệt tiêu nhiễu chế độ chung mà không ảnh hưởng đáng kể đến tín hiệu vi sai, nó giúp cải thiện tính toàn vẹn của tín hiệu, nâng cao độ tin cậy của hệ thống và đơn giản hóa việc tuân thủ các tiêu chuẩn EMC quốc tế.

Không giống như nhiều bài viết chỉ tập trung vào định nghĩa cơ bản của cuộn cảm chế độ chung, hướng dẫn này đưa ra góc nhìn kỹ thuật thực tế. Chúng ta sẽ thảo luận về cách thức hoạt động của cuộn cảm chế độ chung, chúng nên được sử dụng ở đâu, so sánh các cấu trúc khác nhau như thế nào và các kỹ sư nên đánh giá những yếu tố nào trước khi chọn một thành phần. Xuyên suốt bài viết, các công nghệ liên quan như Cuộn cảm chế độ chung, Cuộn cảm chế độ chung EMI, Cuộn cảm chế độ chung EMC, Cuộn cảm nguồn, Cuộn cảm SMD, Cuộn cảm xuyên lỗ và các giải pháp từ tính khác cũng sẽ được giới thiệu khi thích hợp.

Cho dù bạn đang phát triển một sản phẩm mới hay tối ưu hóa thiết kế hiện có, việc hiểu rõ các đặc tính của cuộn cảm chế độ chung có thể cải thiện đáng kể khả năng tương thích điện từ đồng thời giảm rủi ro thiết kế trong quá trình phát triển sản phẩm.


Cuộn cảm chế độ chung là gì?

Cuộn cảm chế độ chung, thường được gọi là Cuộn cảm chế độ chung, là một thành phần từ tính được thiết kế để triệt tiêu nhiễu điện từ chế độ chung trong khi cho phép dòng điện vi sai mong muốn đi qua với trở kháng tối thiểu.

Không giống như các cuộn cảm thông thường chủ yếu lưu trữ năng lượng, cuộn cảm chế độ chung nhằm mục đích lọc tiếng ồn không mong muốn tạo ra bởi các mạch chuyển mạch, bộ chuyển đổi nguồn, giao diện truyền thông hoặc nguồn điện từ bên ngoài.

Nguyên lý hoạt động tương đối đơn giản. Hai cuộn dây quấn quanh một lõi từ dùng chung. Trong quá trình hoạt động bình thường, dòng điện vi sai chạy qua cuộn dây tạo ra từ trường ngược chiều nhau, khiến chúng triệt tiêu lẫn nhau. Kết quả là tín hiệu vi sai gặp rất ít trở kháng.

Tuy nhiên, khi nhiễu ở chế độ chung xuất hiện trên cả hai dây dẫn có cùng hướng dòng điện, từ trường sẽ tăng cường lẫn nhau, tạo ra độ tự cảm cao hơn nhiều. Trở kháng tăng lên này ngăn chặn hiệu quả nhiễu tần số cao truyền qua mạch.

Do hoạt động độc đáo này, Cuộn cảm chế độ chung đã trở thành thành phần tiêu chuẩn trong:

  1. Bộ lọc đầu vào nguồn AC

  2. Hệ thống điện DC

  3. Chuyển đổi nguồn điện

  4. Thiết bị sạc EV

  5. Hệ thống điều khiển công nghiệp

  6. Hạ tầng truyền thông

  7. Điện tử y tế

  8. Bộ chuyển đổi năng lượng tái tạo

  9. Thiết bị điện tử tiêu dùng

Không giống như Cuộn cảm nguồn thông thường, chủ yếu lưu trữ năng lượng bên trong bộ chuyển đổi DC-DC, cuộn cảm chế độ chung được tối ưu hóa đặc biệt để khử nhiễu điện từ.


Tại sao EMI lại trở thành một thách thức lớn hơn bao giờ hết

Thiết bị điện tử ngày nay hoạt động ở tần số chuyển mạch cao hơn đáng kể so với các sản phẩm được thiết kế chỉ cách đây một thập kỷ. Hiệu quả cao hơn thường phải trả giá bằng lượng phát thải điện từ tăng lên.

Một số yếu tố góp phần vào xu hướng này.

Đầu tiên, tần số chuyển mạch trong các nguồn điện hiện đại tiếp tục tăng. Các thiết bị Gallium Nitride (GaN) và Silicon Carbide (SiC) cho phép bộ chuyển đổi hoạt động ở tốc độ hàng trăm kilohertz hoặc thậm chí vài megahertz. Các cạnh chuyển mạch nhanh hơn tạo ra phổ EMI rộng hơn có thể dễ dàng kết hợp với các mạch xung quanh.

Thứ hai, thiết bị đã trở nên nhỏ gọn hơn. Các thành phần được đặt gần nhau hơn, làm tăng điện dung ký sinh và khả năng ghép cảm ứng. Tiếng ồn trước đây chỉ được cục bộ hóa giờ đây có thể lan truyền khắp toàn bộ hệ thống.

Thứ ba, nhiều sản phẩm điện tử hơn phải cùng tồn tại trong môi trường chung. Các nhà máy công nghiệp, bệnh viện, cơ sở viễn thông, xe điện và nhà thông minh đều chứa nhiều hệ thống điện tử hoạt động đồng thời. Do đó, việc kiểm soát tiếng ồn hiệu quả không còn là tùy chọn nữa.

Cuối cùng, các quy định EMC toàn cầu tiếp tục phát triển. Các nhà sản xuất muốn tiếp cận thị trường quốc tế phải đảm bảo sản phẩm của họ đáp ứng các yêu cầu về phát thải bức xạ và dẫn truyền ngày càng nghiêm ngặt.

Những phát triển này giải thích tại sao Cuộn cảm chế độ chung EMI và Cuộn cảm chế độ chung EMC đã trở thành các thành phần tiêu chuẩn trong thiết kế mạch hiện đại thay vì các phần bổ sung tùy chọn.

Cuộn cảm chế độ chung hoạt động như thế nào?

Việc hiểu rõ cơ chế vận hành giúp các kỹ sư đưa ra quyết định thiết kế tốt hơn thay vì lựa chọn linh kiện chỉ dựa vào giá trị điện cảm.

Một cuộn cảm chế độ chung điển hình bao gồm hai cuộn dây giống hệt nhau có chung một lõi từ.

Trong điều kiện hoạt động bình thường:

  1. Dòng điện đi vào một cuộn dây.

  2. Dòng điện trở lại chạy qua cuộn dây thứ hai.

  3. Từ thông của chúng triệt tiêu gần như hoàn toàn.

  4. Tín hiệu nguồn hữu ích đi qua với tổn thất tối thiểu.

Khi nhiễu chế độ chung xuất hiện:

  1. Tiếng ồn truyền theo cùng một hướng qua cả hai cuộn dây.

  2. Từ thông cộng lại với nhau.

  3. Độ tự cảm tăng lên đáng kể.

  4. Nhiễu tần số cao gặp trở kháng cao.

  5. Năng lượng tiếng ồn giảm đáng kể trước khi chạm tới các mạch nhạy cảm.

Nguyên lý hoạt động này cho phép một thành phần phân biệt giữa tín hiệu điện hữu ích và nhiễu không mong muốn mà không cần mạch hoạt động phức tạp.

Hiệu quả của Cuộn cảm chế độ chung phụ thuộc vào nhiều yếu tố thiết kế, bao gồm:

  1. Vật liệu cốt lõi

  2. Đối xứng quanh co

  3. Điện cảm rò rỉ

  4. Tính thấm lõi

  5. Tần số hoạt động

  6. Đặc điểm bão hòa

  7. Ổn định nhiệt độ

Những đặc điểm này giải thích tại sao các sản phẩm được thiết kế cho tự động hóa công nghiệp có thể khác biệt đáng kể so với các giải pháp Cuộn cảm ô tô hoặc các thành phần từ tính cấp độ truyền thông.


Các loại chính của cuộn cảm chế độ chung

Không phải mọi cuộn cảm chế độ thông thường đều phù hợp cho mọi ứng dụng. Các cấu trúc khác nhau được tối ưu hóa cho các môi trường vận hành, phương pháp cài đặt và xếp hạng hiện tại khác nhau.

Cuộn cảm chế độ chung xuyên lỗ

Cuộn cảm chế độ chung xuyên lỗ truyền thống vẫn được sử dụng rộng rãi trong các thiết bị công nghiệp vì độ bền cơ học tuyệt vời và khả năng dòng điện cao.

So với các thiết bị gắn trên bề mặt, các bộ phận xuyên lỗ thường có:

  1. Chống rung tốt hơn

  2. Lõi từ lớn hơn

  3. Công suất hiện tại cao hơn

  4. Tuổi thọ dài hơn trong môi trường khắc nghiệt

  5. Tản nhiệt dễ dàng hơn

Chúng thường được tìm thấy ở:

  1. Nguồn điện công nghiệp

  2. hệ thống UPS

  3. Ổ đĩa servo

  4. Ổ đĩa tần số thay đổi

  5. Thiết bị tự động hóa hạng nặng

Nhiều nhà sản xuất còn kết hợp những thiết kế này với công nghệ Cuộn cảm xuyên lỗ để tạo ra giải pháp lọc nguồn hoàn chỉnh.

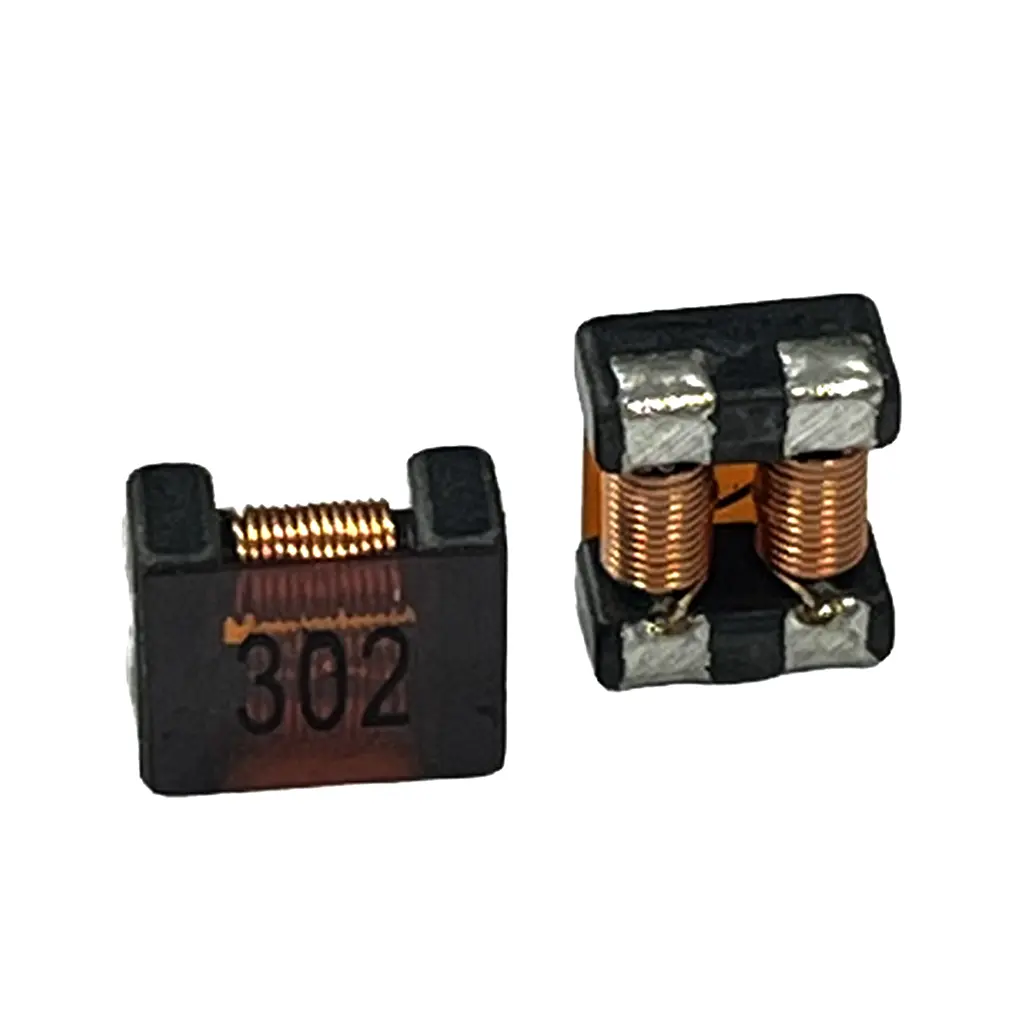

Cuộn cảm chế độ chung của SMD

Khi các thiết bị điện tử tiếp tục bị thu hẹp, các sản phẩm Cuộn cảm chế độ chung của SMD ngày càng trở nên quan trọng.

Gắn bề mặt cung cấp một số lợi thế thực tế:

  1. Lắp ráp PCB tự động

  2. Giảm chi phí lắp ráp

  3. Dấu chân nhỏ gọn

  4. Cải thiện tính nhất quán trong sản xuất

  5. Khả năng tương thích sản xuất tốc độ cao

Kỹ thuật sản xuất cuộn cảm SMD hiện đại cũng cho phép tính nhất quán về kích thước tuyệt vời trong khi vẫn duy trì hiệu suất điện ổn định.

Các ứng dụng điển hình bao gồm:

  1. Điện tử tiêu dùng

  2. Thiết bị nhà thông minh

  3. module truyền thông

  4. sản phẩm IoT

  5. Thiết bị y tế di động

Mặc dù về mặt vật lý nhỏ hơn so với các phiên bản xuyên lỗ, nhưng nhiều cuộn cảm chế độ chung hiện đại của SMD cung cấp khả năng triệt tiêu tuyệt vời trên dải tần số rộng.

Cuộn cảm chế độ chung hình xuyến

Cuộn cảm chế độ chung hình xuyến được công nhận rộng rãi nhờ hiệu quả từ tính vượt trội.

Đường dẫn từ khép kín của nó giảm thiểu từ thông rò rỉ đồng thời tối đa hóa khả năng ghép từ giữa các cuộn dây.

Những ưu điểm chính bao gồm:

  1. Ngăn chặn EMI tuyệt vời

  2. Rò rỉ từ tính thấp

  3. Hiệu quả cao

  4. Độ tự cảm ổn định

  5. Giảm tiếng ồn âm thanh

Do những đặc điểm này, cấu trúc hình xuyến thường được chọn cho:

  1. Bộ chuyển đổi công nghiệp

  2. Thiết bị năng lượng tái tạo

  3. Biến tần năng lượng mặt trời

  4. Hệ thống pin năng lượng cao

  5. Ổ đĩa động cơ

Các kỹ sư thường kết hợp giải pháp Cuộn cảm hình xuyến với các bộ lọc chế độ chung khi thiết kế hệ thống triệt tiêu EMI hoàn chỉnh.

Cuộn cảm chế độ chung Ferrite

Ferrite vẫn là một trong những vật liệu từ tính được sử dụng phổ biến nhất trong các bộ lọc nhiễu điện từ.

Cuộn cảm chế độ chung Ferrite cung cấp:

  1. Độ thấm cao

  2. Đặc tính tần số cao tuyệt vời

  3. Tổn thất lõi thấp

  4. Hiệu suất điện ổn định

  5. Cân bằng hiệu suất chi phí tốt

Vật liệu Ferrite đặc biệt hiệu quả trong việc triệt tiêu nhiễu dẫn truyền do các mạch chuyển mạch tốc độ cao tạo ra.

Cuộn cảm chế độ chung tinh thể nano

Đối với các ứng dụng yêu cầu độ thấm đặc biệt cao và khả năng triệt tiêu tần số thấp vượt trội, Cuộn cảm chế độ chung tinh thể nano đang ngày càng trở nên phổ biến.

So với các vật liệu ferrite thông thường, lõi tinh thể nano thường cung cấp:

  1. Độ thấm ban đầu cao hơn

  2. Suy giảm tần số thấp tốt hơn

  3. Mật độ thông lượng bão hòa cao hơn

  4. Tổn thất lõi thấp hơn

  5. Cải thiện sự ổn định nhiệt độ

Những đặc điểm này làm cho chúng đặc biệt thích hợp cho:

  1. Hệ thống năng lượng tái tạo

  2. Bộ chuyển đổi công nghiệp lớn

  3. Điện tử công suất cao

  4. Thiết bị nối lưới

Mặc dù không cần thiết cho mọi ứng dụng nhưng công nghệ tinh thể nano đã trở thành một lựa chọn quan trọng trong các môi trường EMI đòi hỏi khắt khe.


Cuộn cảm ở chế độ chung và cuộn cảm ở chế độ vi sai

Một trong những hiểu lầm phổ biến nhất của các kỹ sư mới là cho rằng Cuộn cảm chế độ chung và Cuộn cảm chế độ vi sai thực hiện cùng một chức năng.

Mặc dù cả hai thành phần đều góp phần giảm EMI nhưng chúng nhắm đến các loại nhiễu hoàn toàn khác nhau.

Một cuộn cảm chế độ chung ngăn chặn tiếng ồn xuất hiện đồng thời trên cả hai dây dẫn so với mặt đất. Loại nhiễu này thường bắt nguồn từ điện dung ký sinh bên trong các thiết bị chuyển mạch hoặc bộ biến đổi điện tốc độ cao.

Mặt khác, cuộn cảm ở chế độ vi sai sẽ ngăn chặn tiếng ồn truyền theo hướng ngược nhau giữa hai dây dẫn. Nhiễu vi sai thường được tạo ra bằng cách chuyển đổi hoạt động gợn sóng hiện tại và bộ chuyển đổi.

Trong thiết kế bộ lọc thực tế, các kỹ sư thường xuyên kết hợp cả hai thành phần. Bộ lọc EMI đầu vào hoàn chỉnh có thể bao gồm:

  1. Cuộn cảm chế độ chung

  2. Choke chế độ vi sai

  3. tụ điện X

  4. tụ điện Y

  5. Giải pháp Power Choke bổ sung

  6. Tối ưu hóa nối đất PCB

Thay vì các công nghệ cạnh tranh, các thành phần này bổ sung cho nhau để đạt được khả năng triệt tiêu EMI toàn diện.


Các thông số chính mà kỹ sư nên đánh giá trước khi lựa chọn

Việc chọn Cuộn cảm chế độ chung không bao giờ chỉ dựa vào giá trị điện cảm. Một thành phần hoạt động tốt trong một ứng dụng có thể không đáp ứng được yêu cầu của ứng dụng khác nếu bỏ qua các điều kiện vận hành quan trọng.

Một trong những thông số đầu tiên cần xem xét là dòng điện định mức. Cuộn cảm phải chịu được dòng điện hoạt động liên tục tối đa mà không khiến lõi từ bị bão hòa. Khi bão hòa xảy ra, trở kháng giảm mạnh và linh kiện mất đi phần lớn khả năng khử nhiễu. Đối với các ứng dụng liên quan đến truyền động động cơ, bộ chuyển đổi điện hoặc thiết bị công nghiệp, việc chọn Cuộn cảm chế độ chung hiện tại cao với biên độ dòng điện phù hợp thường là phương pháp an toàn hơn.

Dải tần hoạt động cũng quan trọng không kém. Các vật liệu từ tính khác nhau thể hiện các đặc tính trở kháng khác nhau trên phổ tần số. Lõi Ferrite thường hoạt động tốt ở tần số cao, trong khi vật liệu tinh thể nano có khả năng suy giảm mạnh hơn ở tần số thấp hơn. Việc kết hợp vật liệu lõi với tần số nhiễu chiếm ưu thế có thể cải thiện đáng kể hiệu quả của bộ lọc.

Những cân nhắc về mặt cơ học cũng không nên bỏ qua. Không gian PCB, phương pháp lắp đặt, điều kiện nhiệt và yêu cầu về độ rung đều ảnh hưởng đến việc lựa chọn thành phần cuối cùng. Các thiết bị điện tử tiêu dùng nhỏ gọn có thể ưa chuộng Cuộn cảm chế độ chung của SMD, trong khi các hệ thống điều khiển công nghiệp thường dựa vào các thiết kế xuyên lỗ lớn hơn để tăng cường độ ổn định cơ học và khả năng xử lý dòng điện.

Cuối cùng, các kỹ sư nên đánh giá độ tin cậy lâu dài thay vì chỉ tập trung vào các thông số kỹ thuật điện ban đầu. Tính nhất quán của vật liệu lõi, độ chính xác của cuộn dây, chất lượng cách điện và khả năng kiểm soát sản xuất đều góp phần mang lại hiệu suất ổn định trong suốt thời gian sử dụng của sản phẩm. Việc lựa chọn Nhà sản xuất cuộn cảm đáng tin cậy có kinh nghiệm đã được chứng minh trong sản xuất thành phần từ tính có thể làm giảm sự biến đổi giữa các lô sản xuất và cải thiện độ tin cậy tổng thể của sản phẩm.


Ứng dụng của cuộn cảm chế độ chung trong các ngành công nghiệp khác nhau

Một trong những lý do chính khiến Cuộn cảm chế độ chung đã trở thành thành phần tiêu chuẩn trong các hệ thống điện tử hiện đại là tính linh hoạt của nó. Mặc dù nguyên tắc hoạt động cơ bản vẫn giữ nguyên nhưng các ưu tiên thiết kế thường khác nhau tùy thuộc vào môi trường ứng dụng, đặc tính điện và các yêu cầu pháp lý.

Thay vì chọn cuộn cảm chế độ chung chỉ bằng giá trị điện cảm, các kỹ sư giàu kinh nghiệm sẽ đánh giá thành phần sẽ hoạt động như thế nào trong điều kiện vận hành thực tế. Mức hiện tại, tần số chuyển mạch, nhiệt độ môi trường, không gian lắp đặt và các tiêu chuẩn EMC đều ảnh hưởng đến thiết kế cuối cùng.

Các ngành công nghiệp sau đây minh họa lý do tại sao các cấu trúc cuộn cảm chế độ chung khác nhau tiếp tục phát triển cùng với những tiến bộ trong điện tử công suất.

Chuyển đổi nguồn điện

Bộ nguồn chuyển mạch là một trong những nguồn EMI dẫn điện lớn nhất vì MOSFET công suất và các thiết bị bán dẫn dải rộng chuyển đổi ở tốc độ cực cao. Sự chuyển đổi điện áp nhanh tạo ra dòng điện ở chế độ chung truyền qua điện dung ký sinh vào đường dây đầu vào AC.

Việc lắp đặt Cuộn cảm chế độ chung EMI được chọn đúng ở đầu vào nguồn sẽ giúp giảm các dòng điện không mong muốn này trước khi chúng truyền qua hệ thống điện.

Các kỹ sư thường kết hợp cuộn cảm với tụ X, tụ Y và các thành phần lọc khác để tạo thành bộ lọc đường dây hoàn chỉnh. Trong các bộ nguồn nhỏ gọn, Cuộn cảm nguồn cũng có thể được sử dụng cùng với cuộn cảm chế độ chung để cải thiện độ ổn định của bộ chuyển đổi đồng thời giảm gợn sóng vi sai.

Các ứng dụng bao gồm:

  1. Bộ nguồn AC-DC

  2. Bộ nguồn chuyển mạch công nghiệp

  3. Bộ cấp nguồn Adaptor

  4. Bộ nguồn điều khiển LED

  5. Hệ thống điện viễn thông

Thiết bị tự động hóa công nghiệp

Các nhà máy hiện đại phụ thuộc nhiều vào các thiết bị chuyển mạch tần số cao như bộ điều khiển PLC, bộ truyền động servo, hệ thống robot và bộ biến tần động cơ. Các hệ thống này thường hoạt động liên tục trong môi trường điện đòi hỏi khắt khe, nơi tiếng ồn phát ra và truyền dẫn có thể gây nhiễu cho các thiết bị gần đó.

Cuộn cảm chế độ chung dòng điện cao được lựa chọn cẩn thận sẽ cải thiện độ ổn định của hệ thống bằng cách giảm nhiễu dẫn truyền trên cả đường dây nguồn và tín hiệu.

Thiết bị công nghiệp cũng có xu hướng yêu cầu các bộ phận có khả năng hoạt động trong phạm vi nhiệt độ rộng trong khi vẫn duy trì độ tự cảm ổn định khi tải liên tục. Đây là một lý do tại sao nhiều nhà sản xuất tiếp tục lựa chọn giải pháp Cuộn cảm xuyên lỗ và lõi từ lớn hơn cho các ứng dụng công nghiệp.

Các ứng dụng phổ biến bao gồm:

  1. Biến tần (VFD)

  2. Bộ điều khiển động cơ servo

  3. Tủ điều khiển PLC

  4. Robot công nghiệp

  5. Hệ thống thị giác máy

  6. Thiết bị tự động hóa nhà máy

Xe điện và điện tử ô tô

Điện tử ô tô đã trở nên phức tạp hơn đáng kể trong thập kỷ qua. Xe điện hiện nay tích hợp nhiều bộ chuyển đổi công suất cao, hệ thống quản lý pin, bộ sạc tích hợp, bộ chuyển đổi DC-DC và bộ điều khiển động cơ trong một không gian tương đối nhỏ gọn.

Mỗi bộ chuyển đổi chuyển mạch sẽ trở thành một nguồn EMI tiềm năng.

Để đảm bảo hoạt động ổn định, các nhà thiết kế thường xuyên kết hợp các giải pháp Cuộn cảm ô tô, Cuộn cảm nguồn ô tô và Cuộn cảm chế độ chung dành cho ô tô trên toàn bộ xe.

So với thiết bị điện tử công nghiệp, linh kiện ô tô phải đối mặt với những thách thức bổ sung:

  1. Phạm vi nhiệt độ hoạt động rộng

  2. Rung liên tục

  3. Độ ẩm cao

  4. Tuổi thọ dài

  5. Quy định EMC nghiêm ngặt

  6. Yêu cầu độ tin cậy cao

Do đó, nhiều dự án ô tô chỉ định các bộ phận từ tính tuân thủ các yêu cầu về tiêu chuẩn AEC-Q200. Vật liệu từ tính ổn định, tính đối xứng cuộn dây chính xác và khả năng cách điện đáng tin cậy trở nên quan trọng không kém hiệu suất điện.

Các ứng dụng ô tô điển hình bao gồm:

  1. Bộ sạc tích hợp

  2. Hệ thống quản lý pin

  3. Bộ chuyển đổi DC-DC

  4. Mô-đun sạc EV

  5. Hệ thống lái điện

  6. Mạng truyền thông ô tô

Hệ thống năng lượng tái tạo

Bộ biến tần năng lượng mặt trời, hệ thống lưu trữ pin và bộ chuyển đổi năng lượng gió hoạt động trong điều kiện điện áp cao và dòng điện cao trong khi chuyển đổi liên tục suốt cả ngày.

Các ứng dụng này tạo ra nhiễu dẫn đáng kể do dòng điện chuyển mạch lớn và cấu trúc liên kết bộ chuyển đổi phức tạp.

Đối với thiết bị sử dụng năng lượng tái tạo, các kỹ sư thường chọn các giải pháp Cuộn cảm chế độ chung hình xuyến, Cuộn cảm lưu trữ năng lượng và Cuộn cảm công suất dòng cao kết hợp hiệu quả từ tính tuyệt vời với tổn thất lõi thấp.

Các thiết bị năng lượng tái tạo điển hình bao gồm:

  1. Biến tần năng lượng mặt trời

  2. Bộ chuyển đổi quang điện

  3. Hệ thống lưu trữ năng lượng pin

  4. thiết bị PCS

  5. Bộ chuyển đổi năng lượng gió

  6. Cơ sở hạ tầng sạc

Khi các hệ thống năng lượng tái tạo tiếp tục tăng mật độ năng lượng, nhu cầu về các bộ phận từ tính hiệu suất cao hơn dự kiến ​​sẽ tăng đều đặn.

Điện tử y tế

Các thiết bị y tế không chỉ yêu cầu hiệu suất điện đáng tin cậy mà còn phải có lượng phát thải điện từ cực thấp.

Thiết bị chẩn đoán, hệ thống theo dõi bệnh nhân và dụng cụ thí nghiệm thường hoạt động cùng với các mạch điện tử có độ nhạy cao. Ngay cả lượng nhiễu được truyền tương đối nhỏ cũng có thể ảnh hưởng đến độ chính xác của phép đo.

Vì lý do này, các giải pháp Cuộn cảm Chế độ Chung SMD nhỏ gọn thường được sử dụng bên trong các thiết bị y tế nơi không gian PCB bị hạn chế trong khi hiệu suất EMC vẫn rất quan trọng.

Thiết bị liên lạc

Phần cứng truyền thông hiện đại tiếp tục hướng tới tốc độ truyền cao hơn.

Máy chủ, thiết bị liên lạc quang học, thiết bị Ethernet công nghiệp và cơ sở hạ tầng không dây đều dựa vào nguồn điện sạch để duy trì tính toàn vẹn của tín hiệu.

Cuộn cảm chế độ chung Ferrite được thiết kế phù hợp giúp triệt tiêu nhiễu dẫn truyền trước khi nó đến các mạch liên lạc nhạy cảm, giảm mất gói và cải thiện độ ổn định chung của hệ thống.


Cách chọn đúng cuộn cảm chế độ chung

Mặc dù nhiều sản phẩm có thể có cùng giá trị điện cảm nhưng chúng có thể hoạt động rất khác nhau trong các ứng dụng thực tế. Việc lựa chọn thành phần phù hợp đòi hỏi phải cân bằng giữa hiệu suất điện, thiết kế cơ khí và độ tin cậy lâu dài.

Việc xem xét đầu tiên phải luôn là bản thân ứng dụng hơn là thông số kỹ thuật của danh mục.

Đánh giá nguồn tiếng ồn

Trước khi chọn bất kỳ thành phần từ tính nào, các kỹ sư nên xác định nguồn gốc của nhiễu.

Các câu hỏi đáng xem xét bao gồm:

  1. Tiếng ồn chủ đạo là chế độ chung hay chế độ vi sai?

  2. Thiết bị chuyển mạch nào tạo ra nhiễu?

  3. Tần số chuyển đổi là gì?

  4. Tiêu chuẩn quy định nào phải được đáp ứng?

Hiểu được nguồn nhiễu cho phép thiết kế bộ lọc hiệu quả hơn thay vì dựa vào các thành phần quá khổ.

Chọn vật liệu cốt lõi phù hợp

Vật liệu lõi xác định phần lớn các đặc tính trở kháng trên các dải tần số khác nhau.

Vật liệu Ferrite vẫn phù hợp với nhiều sản phẩm thương mại vì chúng mang lại hiệu suất tần số cao ổn định.

Các lõi tinh thể nano ngày càng được lựa chọn ở những nơi cần có độ suy giảm tần số thấp mạnh hơn hoặc độ thấm cao hơn.

Đối với các ứng dụng có dòng điện rất cao, đặc tính bão hòa vật liệu trở nên đặc biệt quan trọng.

Xác nhận dòng điện định mức

Việc chọn một bộ phận có kích thước nhỏ có thể dẫn đến bão hòa từ tính trong quá trình hoạt động bình thường.

Khi bão hòa xảy ra:

  1. Độ tự cảm giảm mạnh.

  2. Hiệu suất khử tiếng ồn xấu đi.

  3. Nhiệt độ tăng lên.

  4. Hiệu suất EMC trở nên không nhất quán.

Việc chọn Cuộn cảm chế độ chung hiện tại cao với biên độ vận hành vừa đủ giúp duy trì hiệu suất ổn định trong suốt vòng đời sản phẩm.

Xem xét phương pháp cài đặt

Kết cấu cơ khí ảnh hưởng trực tiếp đến hiệu quả sản xuất.

Để sản xuất PCB tự động, các giải pháp Cuộn cảm SMD thường cung cấp khả năng lắp ráp nhanh hơn và chiếm diện tích nhỏ hơn.

Industrial equipment requiring higher current capacity or stronger mechanical reliability often continues to use Through Hole Inductor designs.

The installation method should therefore match both electrical requirements and manufacturing processes.

Evaluate Thermal Performance

Temperature influences magnetic permeability, winding resistance and insulation reliability.

Applications operating inside enclosed cabinets or high-power converters should include adequate thermal margin when selecting magnetic components.

Designers should avoid selecting components based solely on room-temperature specifications.


PCB Layout Considerations for Better EMI Performance

Even the highest quality Common Mode Choke cannot compensate for poor PCB layout.

EMI performance depends on both component selection and circuit implementation.

Several design principles consistently improve filter effectiveness.

First, place the common mode choke as close as possible to the power entry point. Preventing noise from spreading across the PCB is usually more effective than attempting to suppress it later.

Second, minimize loop area. Larger current loops increase magnetic radiation and reduce filter performance.

Third, maintain symmetry between differential conductors. Unequal trace lengths may increase leakage inductance and reduce common mode attenuation.

Fourth, separate noisy switching circuits from sensitive analog or communication circuits whenever possible.

Finally, ensure grounding strategies are planned during the early stages of PCB design rather than after EMC testing reveals problems.

In practice, successful EMC performance is rarely achieved through one component alone. It results from the combined optimization of magnetic components, PCB layout, grounding, shielding and enclosure design.


Common Mistakes Engineers Should Avoid

Many EMC issues are caused not by component defects but by inappropriate selection or system-level design decisions.

One common mistake is choosing a component solely according to inductance value. While inductance is important, parameters such as rated current, saturation characteristics, impedance curve and operating frequency are equally significant.

Another frequent error involves ignoring temperature rise. Components tested under laboratory conditions may experience substantially higher temperatures inside enclosed industrial equipment.

Some designers also underestimate the influence of PCB routing. A well-designed EMC Common Mode Choke may provide limited improvement if noisy traces bypass the filter entirely.

It is also common to overlook manufacturing consistency. Differences in core material quality, winding accuracy and insulation processes can lead to noticeable variations between production batches. Working with an experienced Inductor Manufacturer capable of maintaining consistent manufacturing standards helps reduce these risks during mass production.

Finally, engineers sometimes apply identical filter designs across different products without evaluating each application's specific EMI characteristics. Although similar circuits may appear interchangeable, differences in switching frequency, cable length or enclosure construction can significantly affect overall EMC performance.


Why Manufacturing Quality Matters in Common Mode Inductor Performance

The electrical characteristics shown in a datasheet represent only one aspect of a Common Mode Inductor. In practical applications, long-term reliability depends just as much on manufacturing quality as on the initial design.

Two components may have identical nominal inductance values, yet perform differently after months or years of operation because of variations in materials, winding precision, insulation systems, or production consistency. For engineers developing industrial equipment, automotive electronics, or renewable energy systems, these differences can directly influence EMC performance, product reliability, and maintenance costs.

Several manufacturing factors deserve particular attention during supplier evaluation.

Core Material Consistency

The magnetic core determines how effectively a common mode inductor suppresses high-frequency interference. Variations in permeability, saturation characteristics, or core density can alter impedance across the operating frequency range.

Reliable manufacturers maintain strict control over raw material selection and incoming inspection to ensure consistent magnetic properties between production batches. This is particularly important for Ferrite Common Mode Choke and nanocrystalline designs used in demanding EMI environments.

For equipment expected to operate continuously over many years, consistent core quality helps maintain stable common mode inductance throughout the product lifecycle.

Winding Accuracy and Magnetic Balance

The effectiveness of a Common Mode Choke depends on the symmetry of its windings.

Even small differences between the two coils may increase leakage inductance, reduce common mode attenuation, or introduce unnecessary differential mode effects. Precision winding equipment and well-controlled manufacturing processes help ensure balanced electrical performance.

For high-frequency applications, maintaining accurate winding geometry becomes even more important because parasitic capacitance and leakage flux have a greater influence on EMI suppression.

Insulation Reliability

Many electronic systems operate under elevated voltages, high humidity, or frequent thermal cycling.

Reliable insulation between windings protects both electrical safety and long-term stability. High-quality insulation materials also reduce the risk of degradation caused by vibration, moisture, or repeated temperature changes.

This consideration is especially important for applications such as:

  1. Industrial automation

  2. EV charging equipment

  3. Renewable energy converters

  4. Medical power supplies

  5. Communication infrastructure

Process Control During Production

Stable production processes are essential for maintaining consistent electrical performance.

Professional manufacturers typically implement quality control throughout multiple production stages, including:

  1. Raw material inspection

  2. Automated winding verification

  3. Core assembly inspection

  4. Electrical parameter testing

  5. Hi-pot and insulation testing

  6. Visual inspection

  7. Final sampling before shipment

These procedures reduce variation between production lots and help ensure that every component performs as expected once integrated into customer equipment.


When Should You Consider a Custom Common Mode Inductor?

Standard catalog products satisfy the needs of many applications. However, certain projects require electrical or mechanical characteristics that are difficult to achieve with off-the-shelf components.

A Custom Common Mode Choke may provide better performance when engineers face challenges such as:

  1. Limited PCB space

  2. Higher current requirements

  3. Unique mounting structures

  4. Special impedance curves

  5. Wide operating temperature ranges

  6. Industry-specific EMC standards

Custom development also allows optimization of core materials, winding structures, insulation systems, and package dimensions according to the requirements of the final application.

For example, an EV charging module may prioritize high current capability and thermal performance, while a communication device may focus on minimizing parasitic capacitance and improving high-frequency attenuation. Although both products require common mode filtering, their design priorities differ considerably.

Working with an experienced Custom Inductor supplier early in the development process often shortens the design cycle by reducing repeated EMC testing and PCB redesign.


Common Mode Inductors and Other Magnetic Components

A common mode inductor rarely works in isolation. Modern electronic systems usually employ multiple magnetic components, each serving a different function within the power or signal path.

A complete design may include:

  1. Power Inductor for energy storage

  2. Integrated Inductor for compact DC-DC converters

  3. Shielded Inductor for reduced magnetic radiation

  4. Through Hole Inductor for high-current industrial applications

  5. SMD Inductor for compact PCB layouts

  6. Power Choke for differential filtering

  7. Transformer assemblies for voltage conversion

Selecting the appropriate combination of components enables engineers to balance efficiency, thermal performance, EMC compliance, and available installation space.

As electronic systems continue to increase in power density, cooperation between different magnetic components becomes increasingly important.


Future Trends in Common Mode Inductor Technology

The next generation of electronic equipment places higher expectations on passive magnetic components than ever before.

Several industry trends are driving continuous innovation in Common Mode Inductor design.

Higher Switching Frequencies

Việc áp dụng công nghệ bán dẫn GaN và SiC cho phép bộ chuyển đổi hoạt động ở tần số cao hơn nhiều so với các thiết bị silicon thông thường.

Trong khi điều này cải thiện hiệu quả và giảm kích thước hệ thống, nó cũng làm tăng nhiễu điện từ. Các thiết kế cuộn cảm chế độ chung tần số cao trong tương lai sẽ yêu cầu vật liệu lõi cải tiến có khả năng duy trì trở kháng ổn định trên các dải tần số rộng hơn.

Mật độ năng lượng cao hơn

Bộ nguồn, thiết bị điện tử ô tô và thiết bị năng lượng tái tạo tiếp tục cung cấp nhiều năng lượng hơn trong các vỏ nhỏ hơn.

Để hỗ trợ những phát triển này, các thành phần từ tính ngày càng trở nên nhỏ gọn hơn trong khi vẫn duy trì khả năng dòng điện cao. Cải thiện thiết kế nhiệt và kỹ thuật cuộn dây được tối ưu hóa sẽ vẫn là lĩnh vực phát triển chính.

Điện khí hóa và năng lượng tái tạo

Xe điện, hệ thống quang điện, lắp đặt bộ lưu trữ pin và cơ sở hạ tầng sạc tiếp tục mở rộng trên toàn thế giới.

Các ứng dụng này yêu cầu Cuộn cảm chế độ chung dành cho ô tô đáng tin cậy, Cuộn cảm chế độ chung dành cho ô tô và các bộ phận từ tính dòng điện cao có khả năng hoạt động trong các điều kiện môi trường đòi hỏi khắt khe.

Khi các hệ thống chuyển đổi năng lượng trở nên phức tạp hơn, nhu cầu về các giải pháp triệt tiêu EMI tiên tiến sẽ tiếp tục tăng.

Tăng cường tự động hóa trong sản xuất

Sản xuất linh kiện từ tính hiện đại ngày càng phụ thuộc vào thiết bị cuộn dây tự động, hệ thống kiểm tra độ chính xác và quản lý chất lượng kỹ thuật số.

Tính nhất quán trong sản xuất cao hơn mang lại lợi ích cho khách hàng bằng cách cải thiện độ ổn định điện, giảm sự biến đổi của sản phẩm và hỗ trợ các yêu cầu sản xuất quy mô lớn.


Lựa chọn đối tác sản xuất phù hợp

Lựa chọn thành phần mở rộng ra ngoài việc chọn số bộ phận phù hợp. Sự thành công lâu dài của dự án còn phụ thuộc vào năng lực của đối tác sản xuất.

Khi đánh giá một Nhà sản xuất cuộn cảm, các kỹ sư và nhóm mua hàng thường xem xét các yếu tố như:

  1. Kinh nghiệm phát triển sản phẩm

  2. Tính nhất quán trong sản xuất

  3. Hệ thống quản lý chất lượng

  4. Hỗ trợ kỹ thuật

  5. Khả năng tùy biến

  6. Năng lực sản xuất

  7. Tài liệu kỹ thuật

  8. Nguồn cung ổn định lâu dài

Các dự án liên quan đến tự động hóa công nghiệp, điện tử ô tô, thiết bị truyền thông và năng lượng tái tạo thường xuyên yêu cầu sự hợp tác kỹ thuật liên tục thay vì chỉ mua các bộ phận tiêu chuẩn.

Vì lý do này, các công ty thường thích làm việc với các nhà cung cấp có khả năng cung cấp cả sản phẩm tiêu chuẩn và giải pháp từ tính tùy chỉnh.

Các nhà sản xuất cung cấp danh mục sản phẩm rộng rãi—bao gồm Cuộn cảm chế độ chung Gujing, Cuộn cảm nguồn Gujing, Cuộn cảm SMD Gujing, Cuộn cảm xuyên lỗ Gujing, Cuộn cảm tích hợp Gujing và các giải pháp Thành phần từ tính Gujing khác—có thể hỗ trợ tốt hơn các giai đoạn phát triển sản phẩm khác nhau đồng thời đơn giản hóa việc quản lý nhà cung cấp cho các dự án OEM và ODM.


Phần kết luận

Khi các sản phẩm điện tử trở nên mạnh mẽ hơn, nhỏ gọn hơn và được kết nối với nhau hơn, việc kiểm soát nhiễu điện từ đã trở thành một phần thiết yếu của thiết kế mạch hơn là sự cân nhắc ở giai đoạn cuối. Cuộn cảm chế độ chung được lựa chọn phù hợp giúp triệt tiêu nhiễu dẫn điện, cải thiện khả năng tương thích điện từ, bảo vệ các mạch nhạy cảm và góp phần mang lại độ tin cậy lâu dài cho hệ thống.

Việc chọn giải pháp phù hợp không chỉ bao gồm việc so sánh các giá trị điện cảm. Các kỹ sư nên cùng nhau đánh giá định mức dòng điện, tần số hoạt động, vật liệu từ tính, đặc tính nhiệt, phương pháp lắp đặt và chất lượng sản xuất để đảm bảo thành phần phù hợp với điều kiện vận hành thực tế của ứng dụng.

Cho dù dự án liên quan đến tự động hóa công nghiệp, chuyển đổi năng lượng, thiết bị liên lạc, hệ thống năng lượng tái tạo hay điện tử ô tô, việc lựa chọn các bộ phận từ tính đáng tin cậy và làm việc với Nhà sản xuất cuộn cảm Gujing có kinh nghiệm có thể đơn giản hóa việc phát triển đồng thời cải thiện tính nhất quán của sản phẩm.

Đối với các ứng dụng yêu cầu sản phẩm tiêu chuẩn hoặc giải pháp từ tính tùy chỉnh, danh mục bao gồm Cuộn cảm chế độ chung Gujing, Cuộn cảm nguồn Gujing, Cuộn cảm SMD Gujing, Cuộn cảm ô tô Gujing, Cuộn cảm tùy chỉnh Gujing và Cuộn cảm Gujing khác cung cấp cho các kỹ sư các tùy chọn linh hoạt để giải quyết các thách thức EMC đang phát triển trên nhiều ngành công nghiệp.


Nhãn:
