Trong ngành điện tử có tính cạnh tranh cao, mô-đun nguồn DC-DC ổn định và đáng tin cậy là nền tảng định vị thị trường của sản phẩm cuối cùng. Tuy nhiên, trên con đường đạt được “sự ổn định và độ tin cậy”, vẫn tồn tại một số trở ngại vô hình, trong đó vấn đề tương thích điện từ (EMC) được xếp vào hàng những thách thức phổ biến và ghê gớm nhất. Gần đây, một khách hàng lâu năm của Gujing đã gặp phải trở ngại trong việc thử nghiệm độ dẫn điện trong quá trình phát triển sản phẩm nguồn DC-DC mới của họ. Việc giải quyết vấn đề này một lần nữa nhấn mạnh giá trị cốt lõi của Gujing: chúng tôi không chỉ cung cấp cuộn cảm mà còn cung cấp các giải pháp bắt nguồn từ chuyên môn kỹ thuật sâu rộng.

Thành công ban đầu: Lựa chọn tiêu chuẩn đáp ứng các yêu cầu về hiệu suất cơ bản

Dự án của khách hàng liên quan đến mô-đun nguồn DC-DC có yêu cầu cao về hiệu suất và độ ổn định. Trong giai đoạn thiết kế ban đầu, dựa trên yêu cầu về mạch, khách hàng đã chọn cuộn cảm hình chữ I Gujing của chúng tôi trong gói 0912 với giá trị điện cảm là 300 μH ±10% và điện trở DC (DCR) được kiểm soát trong khoảng 0,398 đến 0,405 Ω.

Trong quá trình thử nghiệm mẫu ban đầu, cuộn cảm đã thể hiện hiệu suất cơ bản vượt trội: ở dòng điện 1,1A, tỷ lệ biến thiên điện cảm chỉ là 11,5%; ở 1A, mức tăng nhiệt độ được kiểm soát đến 32,2°C, với tỷ lệ biến thiên là 9,5%. Quan trọng nhất, ở dòng điện hoạt động mạch của khách hàng là 0,7A, cuộn cảm hoạt động hoàn hảo với tất cả các chỉ số đều đáp ứng mong đợi về thiết kế. Mọi thứ dường như đang tiến triển thuận lợi theo hướng sản xuất hàng loạt.

Thử thách bất ngờ: Khoảng cách 5dB trong thử nghiệm phát xạ được tiến hành của EMC

Tuy nhiên, khi dự án bước vào giai đoạn thử nghiệm chứng nhận EMC quan trọng thì một vấn đề đã nảy sinh. Bo mạch cấp điện của khách hàng không đạt tiêu chuẩn trong quá trình kiểm tra khí thải được tiến hành. Phân tích sâu hơn về dữ liệu thử nghiệm đã xác định rõ ràng vấn đề ở dải tần số 200kHz cụ thể, trong đó kết quả thử nghiệm thấp hơn giới hạn tiêu chuẩn khoảng 5dB.

Khoảng cách 5dB này, mặc dù có vẻ nhỏ, nhưng lại giống như một vực thẳm không thể vượt qua—đủ để làm hỏng toàn bộ kế hoạch ra mắt sản phẩm. Việc không vượt qua bài kiểm tra khí thải đã tiến hành có nghĩa là tiếng ồn tần số cao do nguồn điện tạo ra trong quá trình vận hành sẽ được đưa trở lại lưới điện qua dây cáp, gây nhiễu cho các thiết bị khác. Nhóm kỹ thuật của khách hàng đã thử nhiều phương pháp tối ưu hóa thông thường khác nhau nhưng không thành công.

Sự can thiệp của Gujing: Từ “Cung cấp linh kiện” đến “Chẩn đoán hệ thống”

Khi biết được những thách thức của khách hàng, nhóm kỹ thuật của Gujing đã nhanh chóng vào cuộc. Chúng tôi hoàn toàn hiểu rằng các vấn đề về EMC—đặc biệt là những vấn đề xảy ra ở các dải tần số cụ thể—thường liên quan chặt chẽ đến đặc tính phi tuyến của các bộ phận trong mạch điện. Là thành phần cốt lõi để lưu trữ và lọc năng lượng, đặc tính tần số của vật liệu lõi của cuộn cảm quyết định trực tiếp đến hiệu suất khử nhiễu của nó.

Thông qua trao đổi chuyên sâu với các kỹ sư của khách hàng, chúng tôi đã xác định được hai thông tin quan trọng: “lỗi miễn nhiễm dẫn truyền” và “dải tần số 200 kHz”. Điều này cho phép chúng tôi nhanh chóng xác định nguyên nhân cốt lõi của vấn đề là do vật liệu lõi từ của cuộn cảm được chọn ban đầu. Vật liệu ferrite thông thường thể hiện sự thay đổi độ thấm từ trong các điều kiện dòng điện và tần số cụ thể, dẫn đến hiệu suất lọc bị suy giảm và dẫn đến rò rỉ tiếng ồn ở các tần số cụ thể.

Giải pháp mục tiêu: Nâng cấp vật liệu và tối ưu hóa hiệu suất

Dựa trên đánh giá này, nhóm kỹ thuật Gujiang đã đề xuất một giải pháp có mục tiêu: thay thế vật liệu lõi của cuộn cảm. Chúng tôi đã chọn vật liệu cốt lõi của dòng KN1—được phát triển đặc biệt để tối ưu hóa hiệu suất EMI tần số thấp đến trung bình—và nhanh chóng cung cấp các mẫu có cùng thông số kỹ thuật (gói 0912, 300μH ±10%) để xác thực.

Sự thay đổi vật liệu này dẫn đến sự cải thiện đáng kể các thông số hiệu suất của cuộn cảm:

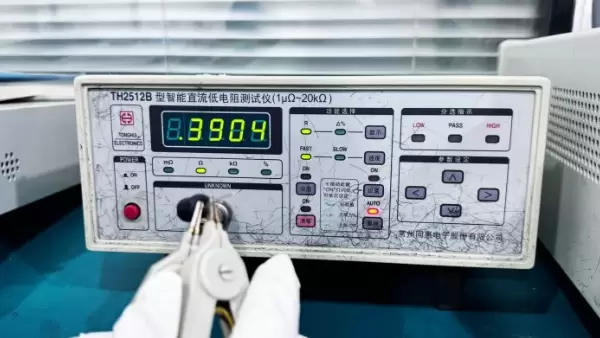

Điện trở một chiều (DCR): Giảm từ 0,398–0,405 Ω ban đầu xuống 0,343–0,348 Ω, giúp giảm tổn thất dẫn điện và nâng cao hiệu suất cung cấp điện.

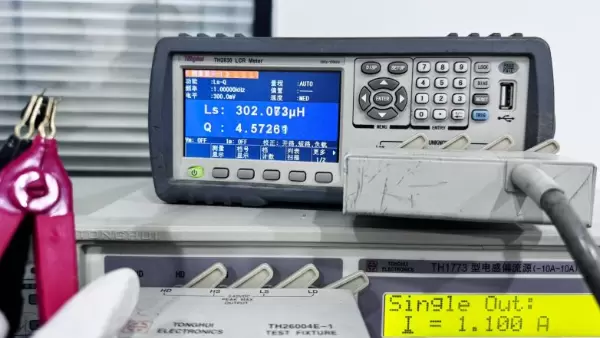

Đặc điểm dòng điện: Ở dòng điện 0,92A, độ biến thiên điện cảm là 11,98%; ở 1,1A, nhiệt độ tăng lên là 32,7°C, mặc dù tốc độ thay đổi đã tăng lên. Điều này cho thấy rõ ràng rằng vật liệu KN1 đã tìm thấy sự cân bằng mới giữa đáp ứng tần số và đặc tính sai lệch DC, một yếu tố có lợi hơn trong việc triệt tiêu nhiễu 200kHz.

Xác thực thành công: Cải thiện 4dB và chiến thắng cuối cùng

Khi nhận được mẫu mới, khách hàng ngay lập tức tiến hành kiểm tra ở cấp độ bảng. Kết quả thật đáng khích lệ: việc thay thế cuộn cảm bằng các thành phần vật liệu KN1 đã cải thiện đáng kể lượng phát xạ dẫn truyền của bo mạch nguồn ở dải tần 200kHz, giảm toàn bộ 4dB so với trước đây!

Cải tiến 4dB quan trọng này đã giảm bớt đáng kể những thách thức về EMC của khách hàng. Sau đó, dựa trên nền tảng này và kết hợp với các điều chỉnh bố cục ở cấp độ bo mạch, nhóm của khách hàng đã thay thế một gói điện trở duy nhất để thực hiện tinh chỉnh cuối cùng. Cuối cùng, họ đã giải quyết thành công vấn đề phát thải quá mức và sản phẩm đã vượt qua chứng nhận mà không gặp trở ngại nào.

Bản tóm tắt

Trong trường hợp này, bản thân cuộn cảm đóng vai trò là “phương tiện” để giải quyết vấn đề, nhưng giá trị thực sự nằm ở khả năng của Gujing trong việc tích hợp sâu các thành phần sẵn có với các kịch bản ứng dụng cụ thể của khách hàng để cung cấp các giải pháp tùy chỉnh. Chúng tôi tin chắc rằng đằng sau mỗi cuộn cảm nhỏ đều ẩn chứa sự thành công hay thất bại của sản phẩm của khách hàng. Đây chính xác là triết lý mà Gujing luôn đề cao: “Cuộn cảm chỉ đơn thuần là một phương tiện sản phẩm; giải quyết các vấn đề khác nhau gặp phải trên bảng là linh hồn của Gujing.”
